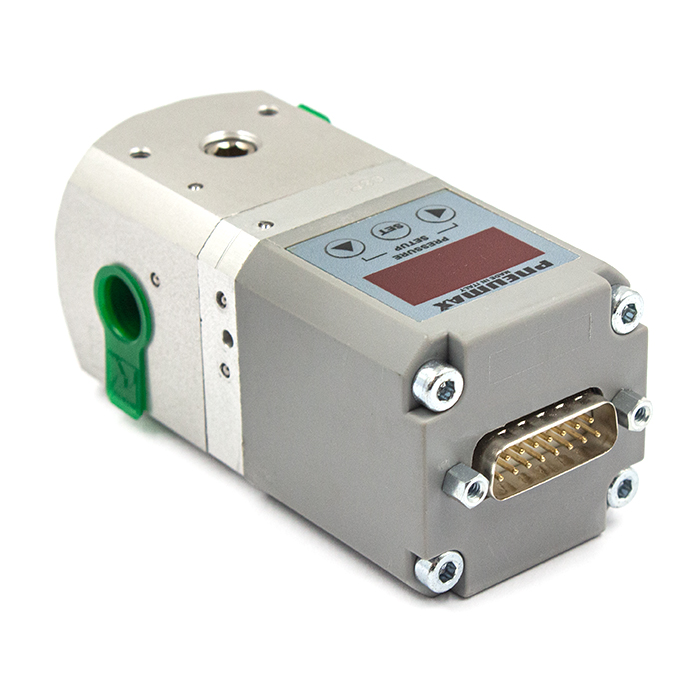

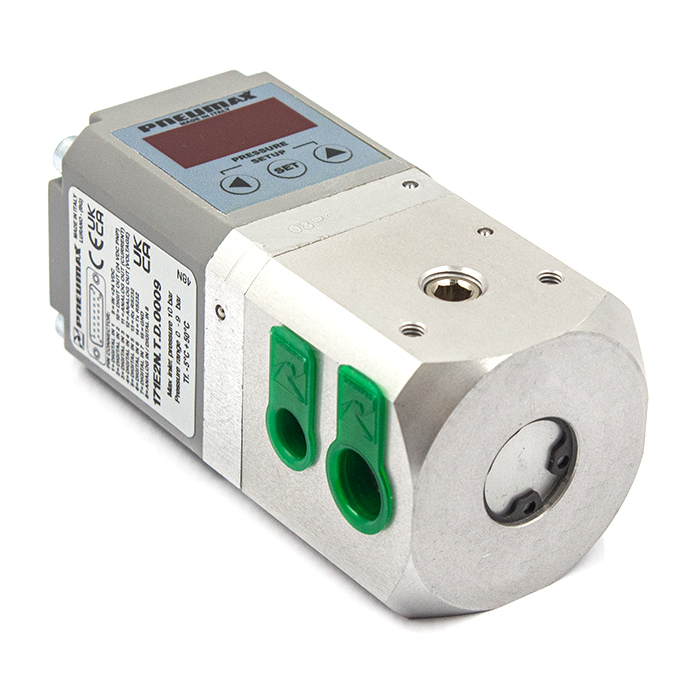

Регулятор давления пропорциональный 171E2N.T.D.0009. Представляет собой регулятор диафрагменного типа с двумя балансировочными клапанами. Предназначен для динамического изменения давления или расхода в зависимости от величины подаваемого напряжения (аналоговый сигнал). Применяются для контроля и изменения скорости, усилия и крутящего момента силовых пневмоприводов.
Регулятор давления имеет следующие особенности:
· цифровой дисплей - 3 кнопки управления на дисплее
· последовательный порт RS-232
· аналоговый вход по току или по напряжению
· аналоговый выход по напряжению (диапазон выбирается с помощью кнопок на дисплее)
· аналоговый выход по току (диапазон выбирается с помощью кнопок на дисплее)
· дискретный выход
· 7 значений выходного давления, которые предварительно устанавливаются и затем выбираются при помощи 7 дискретных входов
· выходное давление в соответствии со значением двоичного кода логического состояния 8 дискретных входов (бинарный код).
Регулятор позволяет производить настройку ряда изменяемых величин, которые могут задаваться непосредственно через дисплей или через последовательный порт RS-232.
Путем изменения параметров можно изменять следующие свойства регулятора:
· зона нечувствительности
· единицы измерения давления, отображаемые на дисплее
· величины давления, соответствующие минимальному и максимальному значениям аналогового сигнала
· задание диапазона выходного аналогового сигнала
· задание пороговых границ дискретного выхода
· выбор источника входного сигнала
· установка величин давления, соответствующих дискретным входам
· активация защиты электромагнитных клапанов
· установка пароля
· скорость достижения необходимого давления
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Типоразмер |
171 - расход 1100 нл/мин, G 1/4’’ |
|
Тип изделия |
E2N - регулятор электронный |
|
Тип сигнала |
T - аналоговый по напряжению (диапазоны 0÷10 В / 0÷5 В /1÷5 В) |
|
Система управления |
D - электронная |
|
Диапазон регулирования |
0009 - 0...9 бар |
|
Исполнение |
стандартное без обратной связи |
|
Типоразмер |
171 |
|
Энергоноситель |
сухой отфильтрованный (5 мкм) воздух |
|
Минимальное давление на входе |
Установленное давление + 1 бар |
|
Максимальное давление на входе |
10 бар (1 МПа) |
|
Окружающая температура |
-5° … +50°C |
|
Давление на выходе |
0…9 бар |
|
Номинальный расход |
1100 нл/мин. |
|
Входное отверстие |
G 1/4” |
|
Выходное отверстие |
G 1/4” |
|
Отверстие сброса |
G 1/8” |
|
Напряжение питания |
24 В ±10% пост. тока (DC) |
|
Потребляемый ток |
<0,12 A |
|
Напряжение входного аналогового сигнала |
0-10 В / 0-5 В / 1-5 В пост. тока (DC) |
|
Напряжение входного дискретного сигнала |
24 В пост. тока (DC) |
|
Напряжение выходного аналогового сигнала |
0-10 В пост. тока (DC) |
|
Выходной сигнал (дискретный) |
PNP выход (24 В пост.; макс. 50 мА) |
|
Линейность |
±0,01÷0,2 бар |
|
Гистерезис |
±0,01÷0,2 бар |
|
Повторяемость |
±0,01÷0,2 бар |
|
Чувствительность |
0,01 бар |
|
Тип электрического разъема |
15-ти контактный |
|
Степень защиты |
IP 65 |
