Шлифовальные системы для ЧПУ
Шлифовальные системы применяются для подготовки поверхности и финишной доводки деталей после фрезерования. Они снимают поднятый ворс, сглаживают микронеровности и переходы на профиле, помогают получить равномерную поверхность перед грунтованием, окраской или нанесением покрытия. Для участков с ЧПУ это способ стабилизировать качество поверхности и сократить объём ручной доводки без изменения геометрии детали.
Область применения
Шлифовальные системы используют там, где важны повторяемость и аккуратная работа по кромкам и рельефу:
— щёточная обработка плоскостей, торцов, фасок и кромок;
— доводка рамочного профиля, калёвок, филёнок и 3D-рельефов;
— удаление следов фрезы на переходах и в зонах малых радиусов;
— подготовка поверхности МДФ, фанеры, массива и композитов под покрытие.
Принцип работы и особенности использования
Рабочий эффект достигается за счёт упругого прижима и правильно подобранной связки жёсткости основы, зернистости абразива и режима обработки. Щеточно-шлифовальные сегменты повторяют форму детали и проходят по перепадам высот там, где плоский абразив даёт «пятна» контакта. При настройке учитывают скорость вращения, подачу, прижим и эффективность аспирации: пыль и шлам должны удаляться, иначе они начинают «втираться» в поверхность и ухудшают результат.
Состав системы и совместимость с оборудованием
Типовая шлифовальная система включает:

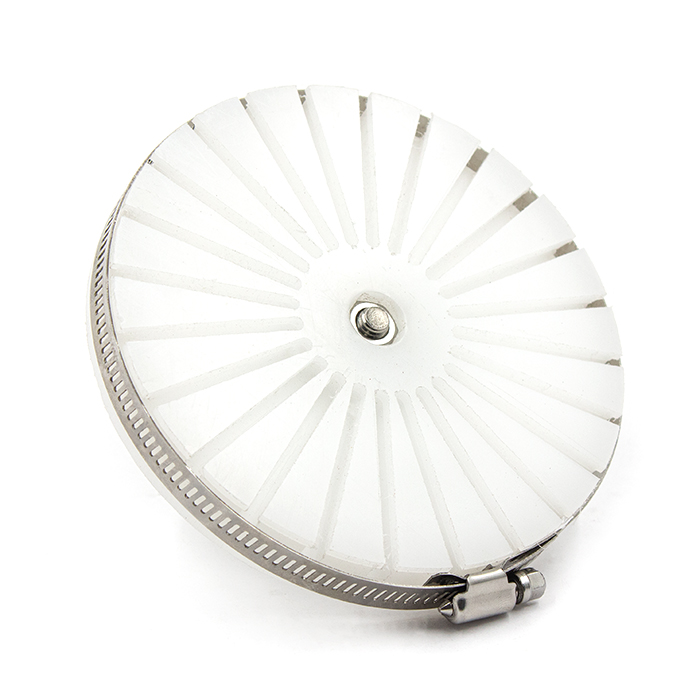

— несущий модуль или адаптер под установку на шпиндель или привод;
— опорные щётки (в том числе сизалевые) для стабильного прижима;
— абразивные сегменты или вкладыши нужной зернистости.
Совместимость определяется типом крепления, посадочными размерами и рабочей шириной. Для ЧПУ-станков важны жёсткость узла, балансировка и корректный вылет, чтобы исключить биение, вибрации и перегрев кромок.
Типы и подбор по задаче
На практике применяются щёточные, лепестковые и дисковые решения, а выбор делают от профиля детали и требуемой степени доводки. Зернистость и жёсткость подбирают так, чтобы снять ворс и следы обработки, но не «завалить» кромку и не изменить радиусы на профиле.
Где применяется в процессах
Шлифовальные системы используют как постоперацию после фрезерования на ЧПУ, на отдельных шлифовальных постах и в линиях отделки. Они помогают стандартизировать поверхность перед покраской, особенно на деталях со сложным профилем, где ручная доводка даёт разброс по качеству.
Преимущества для производства
Применение шлифовальных систем позволяет:
— стабилизировать качество поверхности от детали к детали;
— снизить долю ручной шлифовки и зависимость от оператора;
— аккуратно обрабатывать кромки и рельеф без затиров;
— уменьшить риск брака перед грунтом и лаком.
На сайте ЧПУ-Технологии вы можете получить консультацию по применению шлифовальных систем в вашем техпроцессе и подобрать решение под тип станка, материал и требуемое качество поверхности. Направьте запрос с описанием операции, и специалисты CNC-Technology предложат конфигурацию и рекомендации по настройке режимов.
