Комплект шпиндельного сервопривода состоит из серводрайвера TH-S3a-H37F-GANF, серводвигателя 380-130H-15-60-2R2, тормозного резистора CBRX-1000W-50RJ и проводов длинной 5м для подключения силового питания и энкодера.

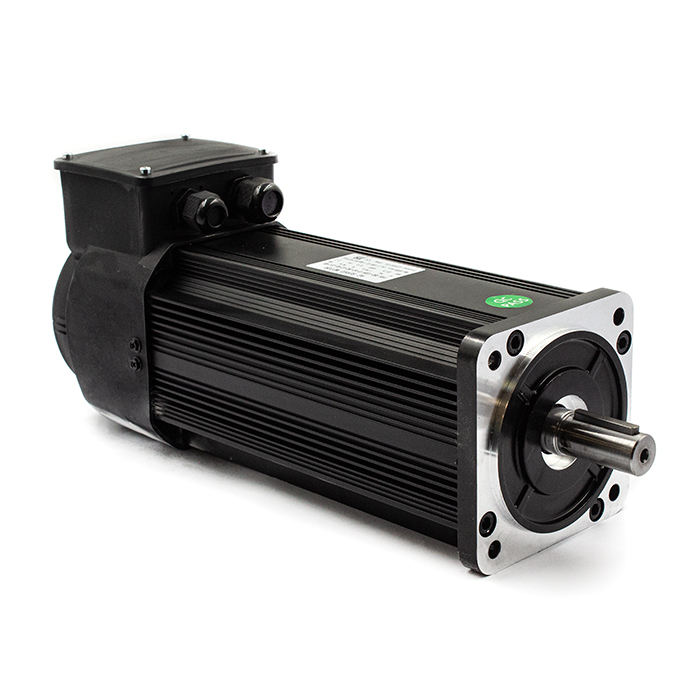

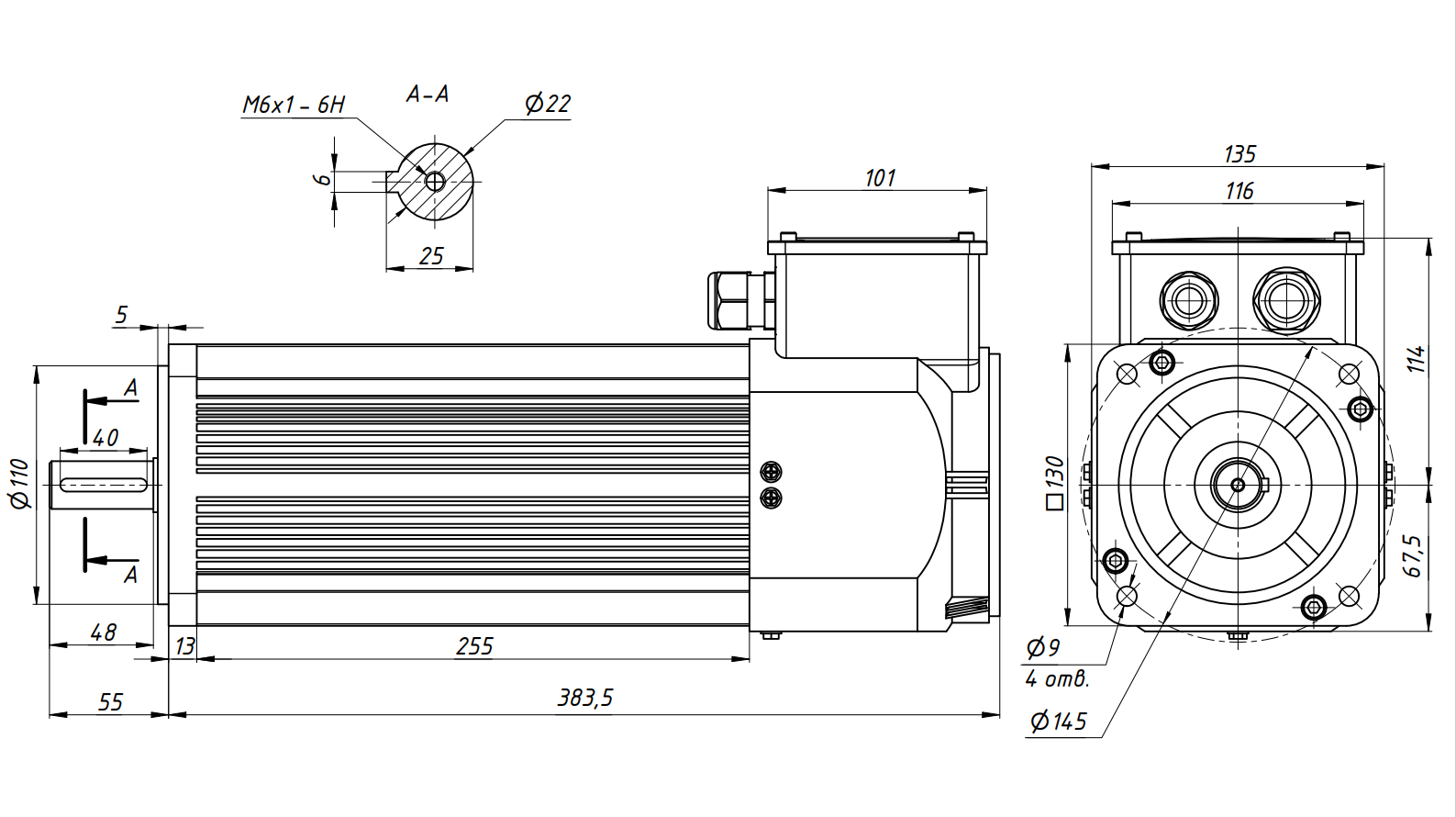

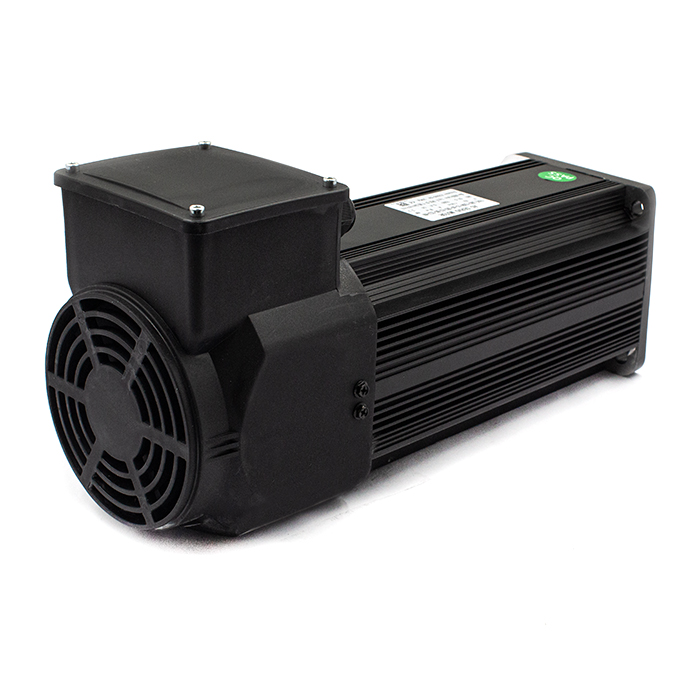

Шпиндельный серводвигатель с энкодером 380-130H-15-60-2R2 представляет собой трехфазный бесколлекторный электродвигатель с высоким КПД.

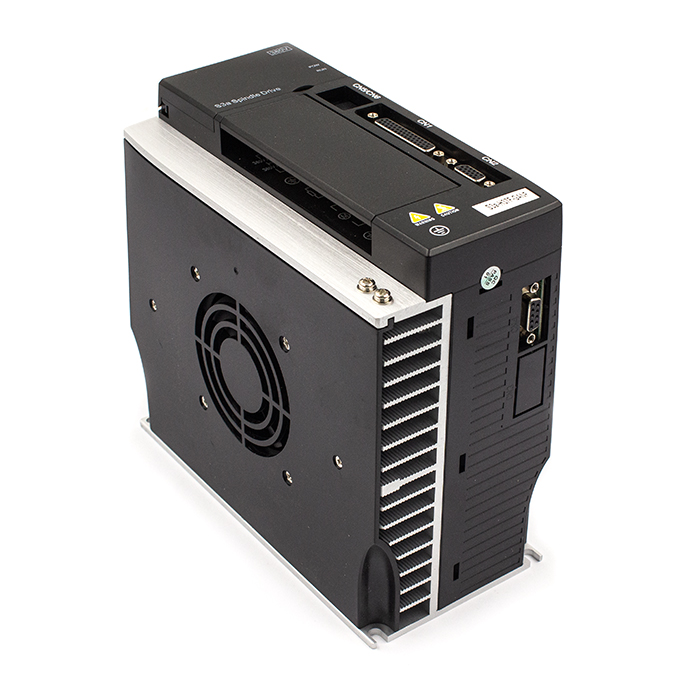

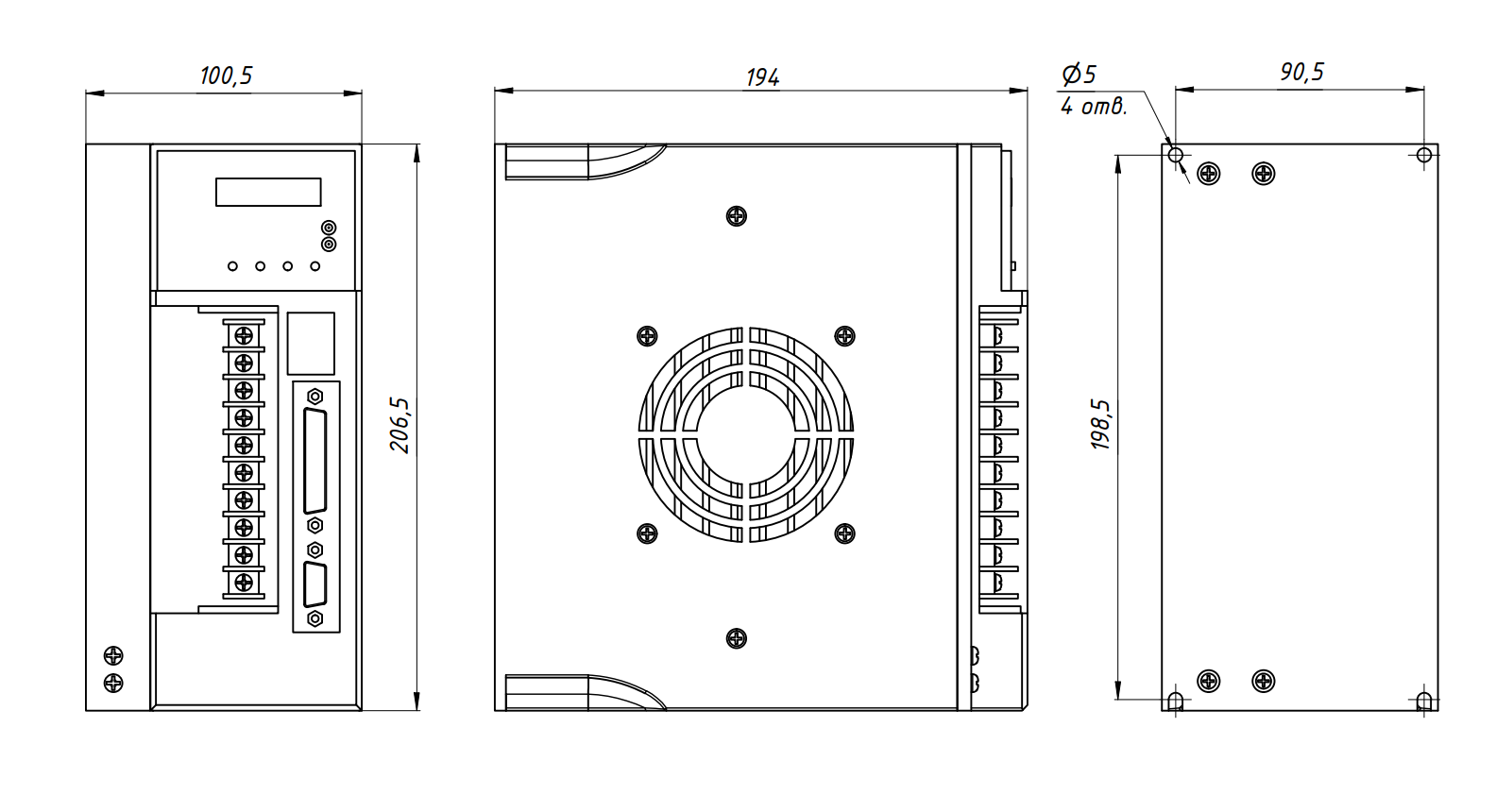

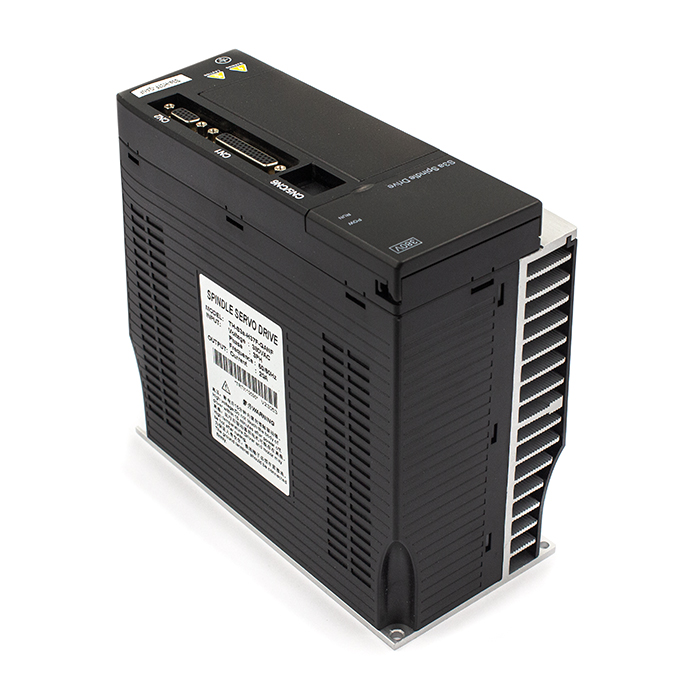

Серводрайвер TH-S3a-H37F-GANF c поддержкой обратной связи для асинхронных шпиндельных электродвигателей c питающим напряжением 380 В, мощностью до 3.7 кВт. Драйвер поддерживает управление PUL/DIR, CW/CCW, A/B, имеет защиту от превышения напряжения, тока, нагрузки и скорости, ошибок позиционирования, неисправности тормоза и энкодера.
Технические характеристики серводрайвера
| Напряжение питания | 380 В переменного тока, 3 фазы |
| Максимальный выходной ток | 20 А |
| Номинальная мощность | 3,7 кВт |
| Тип энкодера | Инкрементный энкодер 2500ppr |
| Режимы управления |
Управление скоростью Управление положением Управление скоростью/положением Ручной режим |
| Диапазон скоростей |
1-30000 об/мин, максимальная выходная частота 1 кГц (при замкнутом контуре регулирования скорости) |
| Коэффициент настройки скорости |
1-30000 об/мин, диапазон регулировок скорости при постоянной мощности >4:1 (соответствует скорости стандартного двигателя в пределах 1500-6000 об/мин) |
| Дискретность изменения скорости |
При изменении нагрузки от 0% до 100% дискретность изменения скорости уменьшается (номинальная скорость 0.1%) |
| Диапазон напряжения |
DC 0-10 В входные и выходные сигналы DC -10 В ~+10 В |
| Интерфейс управления | PUL/DIR, CW/CCW, A/B |
| Управление скоростью и положением |
Коэффициент умножения команд: -32767 +32767, Коэффициент деления команд: от 1 до 32767 |
| Выход энкодера | 3 Дифференциальных выхода (A, B, Z) |
| Выход сигналов состояния |
Готовность шпинделя, выход нулевой скорости, достижение заданного положения/скорости, выход ошибки, завершения позиционирования шпинделя, и т.д. |
| Вход сигналов управления |
Готовность шпинделя, CCW, CW, сброс ошибки, позиционирование шпинделя, переключение режимов работы и т.д. |
| Тормозной резистор | Встроенный тормозной резистор и внешний тормозной резистор |
| Функции панели управления |
4 кнопки для просмотра состояния драйвера, настройки параметров и выполнения других функций |
| Функции дисплея |
Пятисегментный дисплей позволяет отслеживать значения скорости, момента, сигналов энкодера, отклонение от заданного положения, ток, выходное напряжение, состояние входов и выходов, режим управления, код ошибки, и т.д. |
| Функции защиты |
Защита от превышения напряжения, падения напряжения, превышения тока и нагрузки, превышения скорости, ошибки позиционирования, неисправности тормоза или энкодера, и т.д. |
|
Функция внутреннего задания скоростей |
Возможность выбора предустановленных установок скоростей |
| Функция позиционирования шпинделя |
Поддержка функций высокоскоростного перехода в точку смены инструмента, выбора направления движения и координаты |
| Функция нарезки резьбы |
Поддержка управления интерполяцией координат осей при выполнении нарезки резьбы и резьбовых отверстий |
| Скоростная функция сервопривода |
Усовершенствованные алгоритмы управления шпинделем для обеспечения всех функций сервопривода |
Тормозной резистор CBRX-1000W-50RJ используются в преобразователях частоты для уменьшения времени торможения асинхронного двигателя. При торможении, двигатель отдаёт энергию назад в преобразователь, т.е. работает в режиме генератора. Преобразователь пытается уменьшить напряжение, но при этом увеличивается общее время торможения, двигатель останавливается плавно.
Если требуется произвести быстрое торможение асинхронного двигателя, необходимо использовать тормозные резисторы.
Технические характеристики тормозного резистора
| Мощность | 1000 Вт |
| Сопротивление | 50 Ом |
