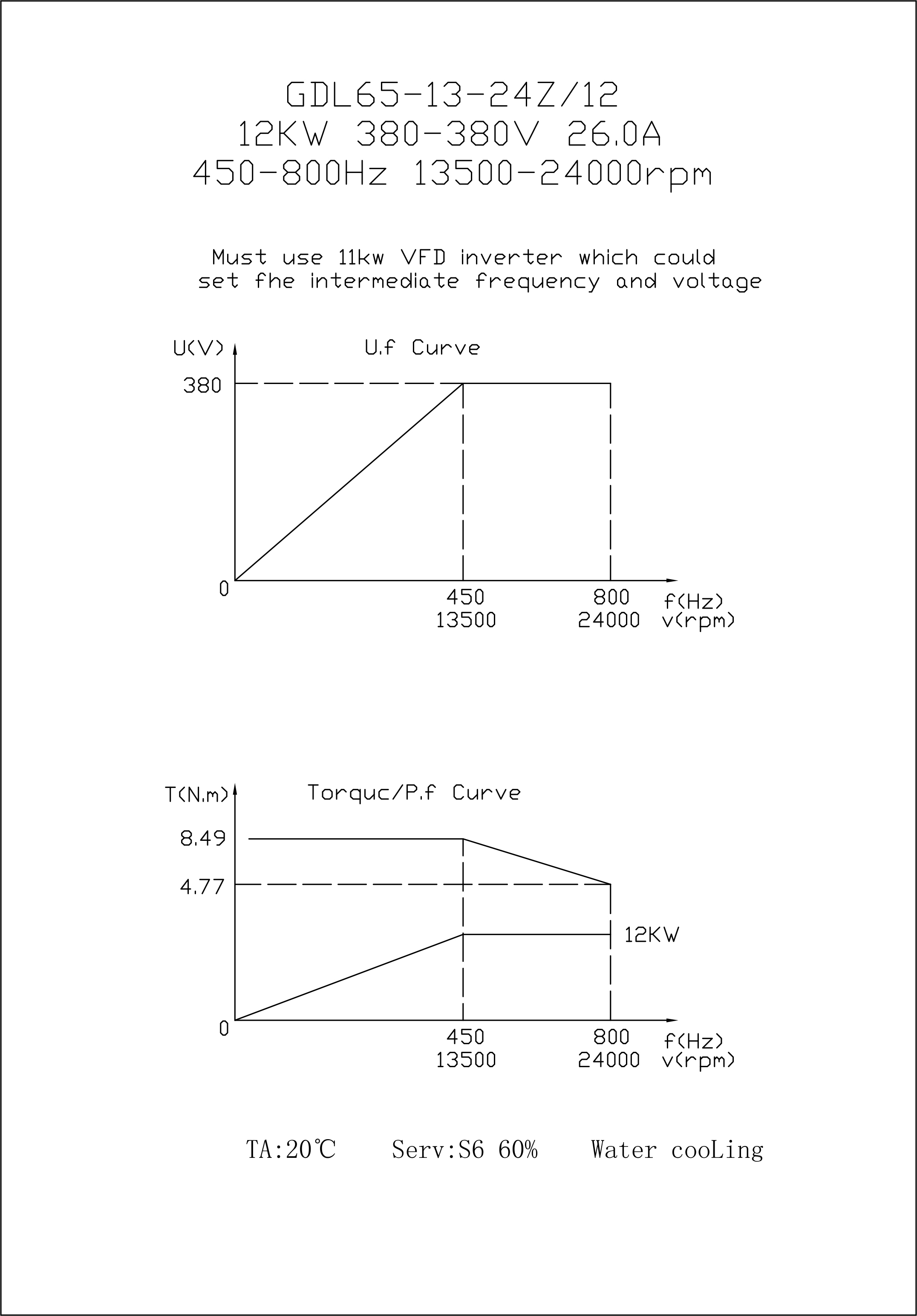

Чертеж:
Внимание! Для нормальной работы шпинделя необходима подача сжатого воздуха для создания воздушного уплотнения, препятствующего попаданию пыли и СОЖ внутрь шпинделя. Отверстие для подачи воздуха находится в нижней части шпинделя. Воздух должен быть сухим и очищенным, точность фильтрации должна составлять 0,1 мкм. Избыточное давление воздушного уплотнения нижнего подшипника должно составлять 0,2-0,25 МПа.
Для корректной работы шпинделя с пневмоподпором рекомендуем использовать компрессор с производительностью не менее 300 л/мин.
GDL65 – это высокоскоростной шпиндель с автоматической сменой инструмента и принудительным жидкостным охлаждением, который сможет значительно расширить функционал станка с ЧПУ. Надежность шпинделя обеспечивается высоким качеством подшипниковых узлов. Точность сборки и высокое качество балансировки обеспечивают минимальное биение на валу, которое необходимо для качественной обработки тонким или длинным инструментом.
Water inlet/outlet for cooling - вход и выход охлаждающей жидкости (макс. 6,0 бар)
Toll-changing - ввод воздуха для открытия патрона 10,5-11,5 бар
Air seal - ввод воздуха для воздушного подпора нижнего подшипника 4-4,5 бар
