Cервоприводы переменного тока Leadshine построены на базе серводвигателей с энкодером и драйвером, широко применяются в системах автоматизации, станках с ЧПУ, оборудовании производства электроники, захвата и перемещения объектов, упаковочном оборудовании и пр. Сервоприводы предназначены для производств, где требуются высокие скорости перемещения, точность и низкий уровень шума двигателя.

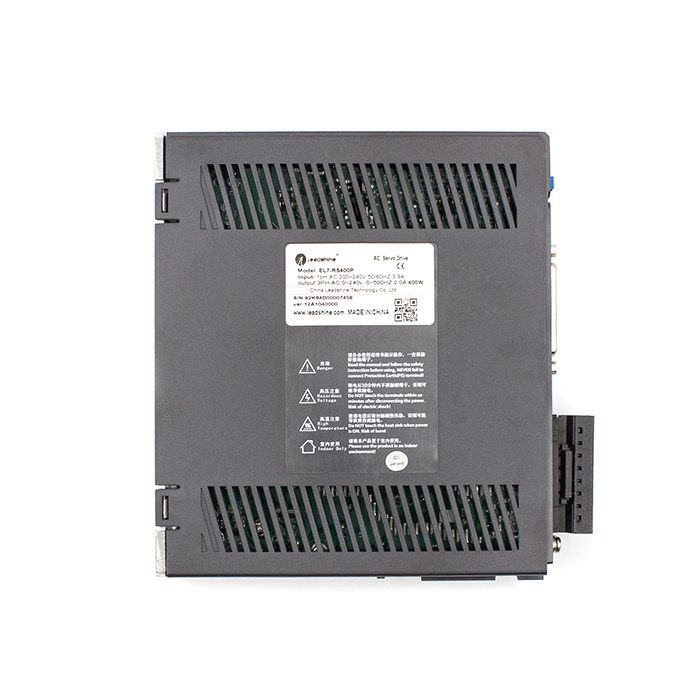

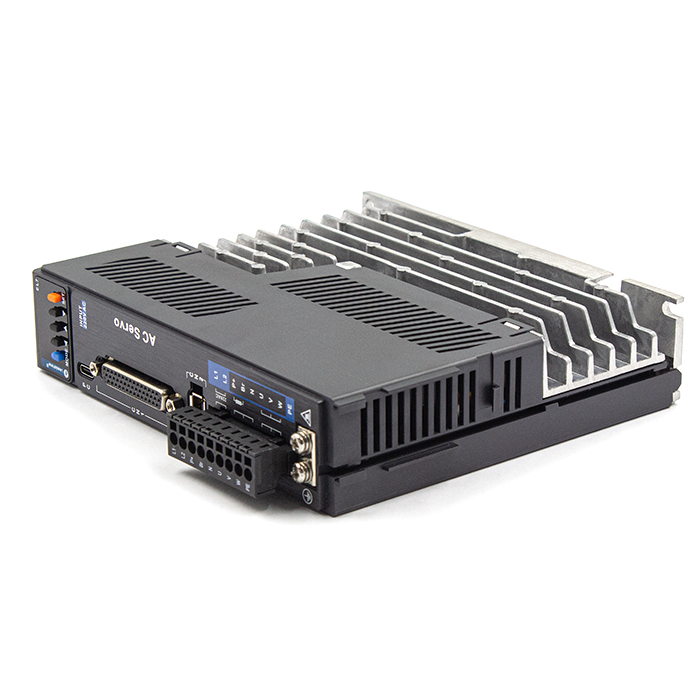

EL7-RS400P – серводрайвер переменного тока. В комплексе с серводвигателем прекрасно подходит для задач позиционирования, удержания необходимой скорости, либо момента. Сервопривода серии EL7 поддерживают протокол связи Modbus RTU через интерфейс RS485, а также работу с аналоговыми, импульсными входными и выходными сигналами. Могут управляться в режиме позиции, скорости и момента (с помощью предустановленных значений и контроля через цифровые или аналоговые входы). Имеется возможность работы на низкой (до 200 кГц) и высокой (до 4 МГц) частоте управляющих импульсов (см. схему подключения). Используется совместно с серводвигателем соответствующего номинала и серии (НЕ входит в комплект).

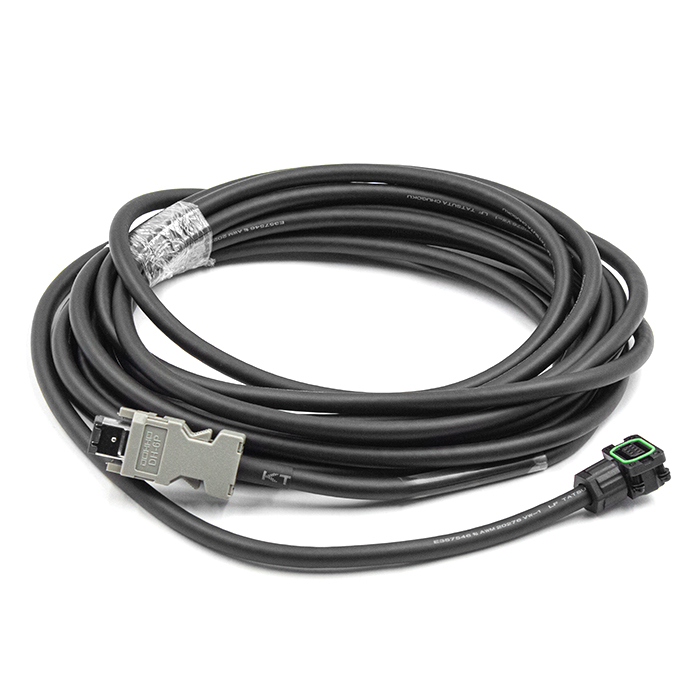

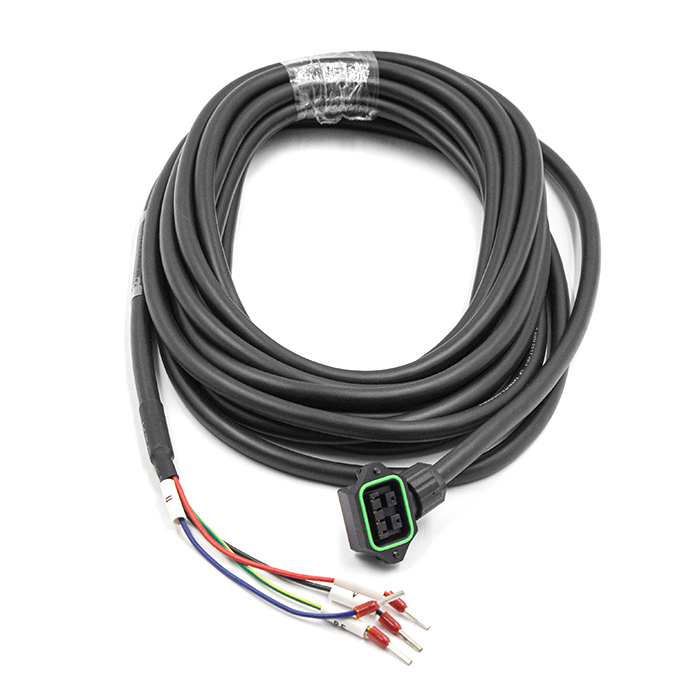

В комплект входят кабели длиной 5м для подключения серводвигателя: силовой CABLE-RZH5M0-114-TS, энкодерный CABLE-BMH5M0-114-TS.
Характеристики и особенности:
-
напряжение питания: 1 фаза, 220VAC, 50/60 Гц;
-
8 цифровых входов, 5 цифровых выходов;
-
2 аналоговых входа, 1 аналоговый выход;
-
высокоскоростной импульсный вход до 4 МГц;
-
низкоскоростной импульсный вход – 200 кГц (24 В), 500 кГц (5 В);
-
автоматическое определение двигателей после подключения;
-
поддержка 23-разрядного многооборотного магнитного/оптического энкодера;
- до 16 высококонфигурируемых путей PR в режиме PR.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Модель |
EL7-RS400P |
|
Входное напряжение |
1 фаза, 200~240 В переменного тока, 50/60 Гц |
|
Номинальная мощность, Вт |
400 |
|
Номинальный ток, А |
3,5 |
|
Максимальный ток, А |
9,5 |
|
Режим управления |
1. Внешнее импульсное управление положением 2. JOG-управление 3. Управление скоростью 4. Управление моментом 5. Гибридное управление: положение-крутящий момент/положение-скорость/скорость-крутящий момент |
|
Частотный выход |
Поддерживает дифференциальный выход частоты фазы A/B/Z; Поддерживает выход частоты с открытым коллектором фазы Z |
|
Низкоскоростной импульсный вход |
0-500 кГц (дифференциальный сигнал 5 В) 0-200 кГц (дифференциальный сигнал 24 В) |
|
Высокоскоростной импульсный вход |
0-4 МГц (дифференциальный сигнал 5 В) |
|
Аналоговый вход |
2 аналоговых входа -10 В ~ +10 В, макс. ±12 В |
|
Аналоговый выход |
1 аналоговый выход -10 В ~ +10 В |
|
Цифровой вход |
8 цифровых входов |
|
Цифровой выход |
5 цифровых выходов |
|
Обратная связь |
23-разрядный многооборотный магнитный/оптический энкодер |
|
Стандартизованные параметры |
Быстрая настройка параметров серводрайвера может быть осуществлена с помощью средств настройки на ПК |
|
Режекторный фильтр |
Подавление механического резонанса. Поддержка до 3 фильтров, 50-4000 Гц |
|
Подавление вибрации |
Подавление вибраций с помощью фильтров |
|
Сообщение об ошибке |
Перегрузка по току; перенапряжение; пониженное напряжение; перегрев; превышение хода; однофазный режим; ошибка тормозного резистора; ошибка отклонения положения; ошибка обратной связи энкодера; чрезмерная скорость торможения |
|
Интерфейс подключения |
1. Modbus RS485, протокол Modbus RTU (порт RJ45). Связь до 32 осей с хостом 2. USB Type-C, Modbus USB2.0 (нет необходимости подключать драйвер к источнику питания) |
|
Динамический тормоз |
Внутренний динамический тормоз |
|
Класс защиты |
IP20 |
