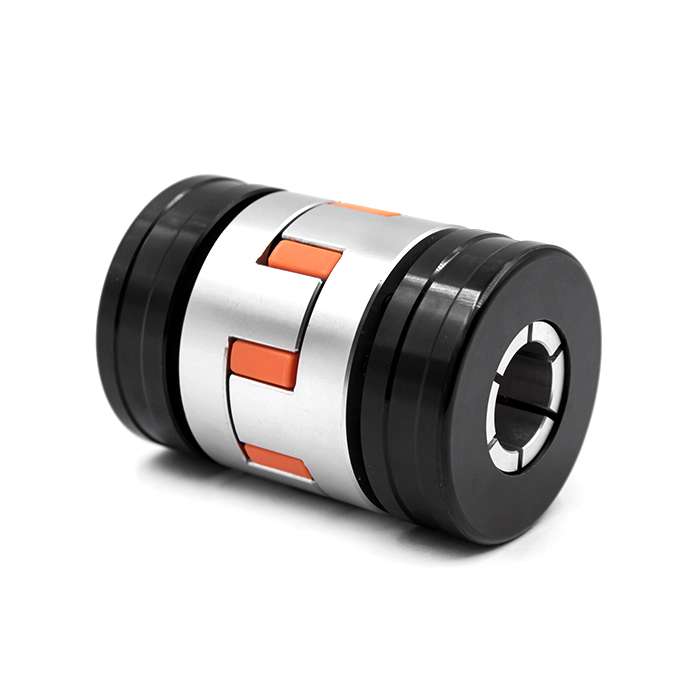

Цанговые муфты для станков с ЧПУ
Цанговые муфты — это высокоточные соединительные элементы, предназначенные для надёжного соединения валов двигателей, ходовых винтов и шпиндельных узлов. Они обеспечивают передачу крутящего момента без люфта, идеально центрируют соединяемые детали и гасят вибрации, что особенно важно при работе на высоких скоростях и в системах с повышенными требованиями к точности.
Назначение и применение
Цанговые муфты применяются во фрезерных, токарных, гравировальных и координатных станках с ЧПУ, а также в автоматизированных системах подачи и позиционирования. Они используются для соединения шаговых и сервоприводов с ходовыми винтами, редукторами и шпинделями, где требуется жёсткое и точное соединение без осевого смещения.
Благодаря высокой точности и равномерному прижиму, цанговые муфты идеально подходят для станков, работающих в режимах высокой динамики, где важно минимизировать биение и вибрации.
Конструкция и принцип работы
Основу муфты составляет корпус цилиндрической формы с прорезями, внутри которого располагается цанга — пружинный зажимной элемент. При затяжке гайки цанга равномерно обжимает вал, обеспечивая надёжную фиксацию без перекоса и люфта.
Такое соединение позволяет передавать момент с высокой точностью и исключает смещения даже при многократных реверсах и изменениях скорости вращения.
Корпус изготавливается из стали или алюминиевого сплава, цанга — из закалённой пружинной стали с антикоррозийным покрытием.
Преимущества цанговых муфт CNC-Technology
— высокая точность центрирования и отсутствие люфта;
— плавная передача крутящего момента;
— минимальное биение и стабильность на высоких оборотах;
— устойчивость к вибрациям и термическим деформациям;
— надёжное зажимное соединение при компактных размерах.
Рекомендации по выбору
- Диаметр вала. Муфта должна точно соответствовать диаметрам соединяемых валов для равномерного прижима.
- Тип привода. Для шаговых двигателей подходят стандартные модели, для серводвигателей — усиленные с повышенной жёсткостью.
- Крутящий момент. Подбирайте с запасом не менее 25% от номинальной нагрузки.
- Длина муфты. Для ограниченного пространства выбирайте компактные исполнения с коротким корпусом.
- Материал корпуса. Для лёгких установок подойдёт алюминий, для тяжёлых промышленных систем — сталь.
Ассортимент CNC-Technology
В каталоге представлены:
— стандартные и прецизионные цанговые муфты;
— модели с алюминиевым и стальным корпусом;
— варианты под диаметры валов от 3 до 25 мм;
— комплектующие и адаптеры для систем привода.
Все изделия проходят контроль точности посадки и биения, что гарантирует стабильную передачу момента при длительной эксплуатации.
Почему выбирают CNC-Technology
Цанговые муфты CNC-Technology обеспечивают надёжность, точность и долговечность соединений в системах ЧПУ. Они повышают стабильность работы привода, уменьшают износ подшипников и улучшают качество обработки деталей.
Где купить цанговые муфты для ЧПУ
Компания CNC-Technology предлагает широкий выбор цанговых муфт и компонентов для приводных систем станков. Вся продукция сертифицирована, имеет гарантию и доступна со склада.
Свяжитесь с нами: 8 (800) 350 33 60, info@cnctechnology.ru.
