Кулачковые муфты для станков с ЧПУ
Кулачковые муфты — это надёжные и долговечные элементы механической передачи, предназначенные для соединения валов двигателя и исполнительных узлов станка с ЧПУ. Они обеспечивают точную передачу крутящего момента при минимальных люфтах, эффективно гасят вибрации и компенсируют небольшие несоосности. Благодаря своей прочности и простоте конструкции кулачковые муфты широко применяются в системах привода подачи и вращения.
Назначение и применение
Кулачковые муфты используются во фрезерных, гравировальных, токарных, сверлильных и шлифовальных станках с ЧПУ, а также в автоматизированных установках и роботизированных комплексах. Их основная функция — соединять вал двигателя (шагового или серво) с ходовым винтом, редуктором или другим механизмом.
Такие муфты обеспечивают плавную передачу вращения, исключая рывки и вибрации, что особенно важно при высокоточной обработке и серийном производстве.
Конструкция и принцип работы

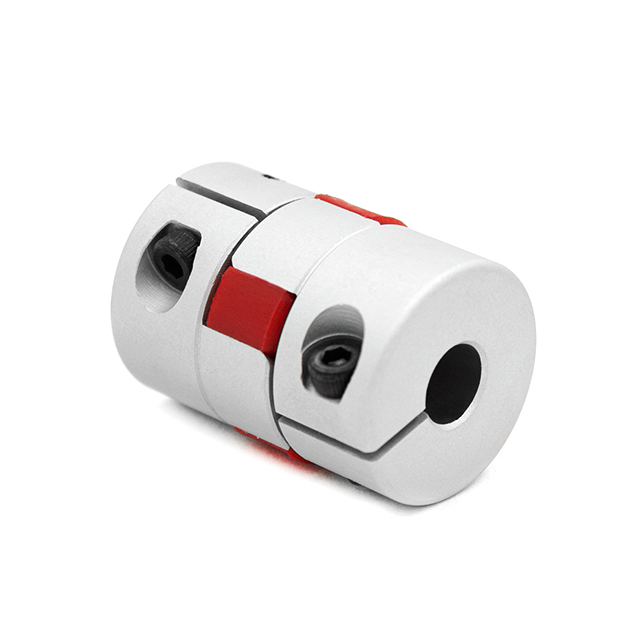

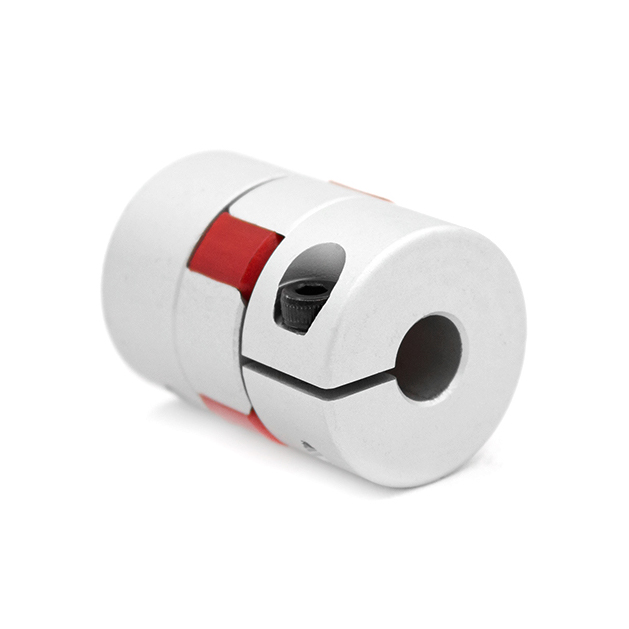

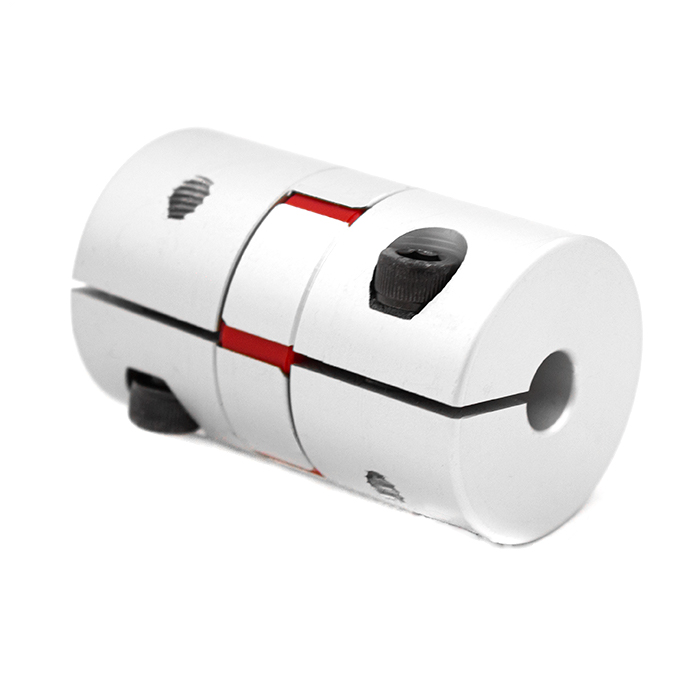

Кулачковая муфта состоит из двух металлических полумуфт и эластомерной вставки — «звезды» (паука), выполненной из полиуретана или резины. Полумуфты закрепляются на валах и при вращении передают момент через эластомерный элемент, который компенсирует смещения и гасит динамические нагрузки.
Такое соединение позволяет:
— передавать крутящий момент без ударных нагрузок;
— снижать шум и вибрации;
— работать при переменных нагрузках и реверсах.
Материалы — алюминий, сталь или комбинированные сплавы с анодированным покрытием. Эластомерные вставки бывают разных твёрдостей (от мягких до жёстких), что позволяет подобрать оптимальную модель под конкретные задачи.
Преимущества кулачковых муфт CNC-Technology
— высокая точность передачи момента;
— компенсация радиальных и осевых смещений;
— низкий уровень шума и вибраций;
— долговечность и устойчивость к износу;
— лёгкая установка без специального инструмента.
Рекомендации по выбору
-
Крутящий момент. Выбирайте муфту с запасом 25–30% от номинальной нагрузки привода.
-
Диаметр вала. Муфта должна точно соответствовать посадочным размерам двигателя и винта.
-
Твёрдость вставки. Мягкая (жёлтая) — для плавного пуска, средняя (красная) — универсальная, жёсткая (синяя) — для высокоточных систем.
-
Скорость вращения. Для высокооборотных шпинделей предпочтительны динамически сбалансированные модели.
-
Условия эксплуатации. Для пыльных и влажных помещений выбирайте герметичные исполнения с анодированным покрытием.
Ассортимент CNC-Technology
В каталоге представлены:
— стандартные и усиленные кулачковые муфты;
— модели с различной твёрдостью эластомерных вставок;
— муфты с зажимным или винтовым креплением;
— комплекты под двигатели NEMA и серводрайвы.
Каждая муфта проходит контроль балансировки, точности отверстий и качества эластомерных элементов, что гарантирует стабильную работу на протяжении всего срока службы.
Почему выбирают CNC-Technology
Кулачковые муфты CNC-Technology сочетают надёжность, простоту монтажа и точность передачи движения. Они идеально подходят для приводов подачи, вращения и осевых систем станков, обеспечивая плавную и стабильную работу оборудования.
Где купить кулачковые муфты для ЧПУ
Компания CNC-Technology предлагает широкий выбор кулачковых муфт и комплектующих для приводных систем станков. Вся продукция сертифицирована, имеет гарантию и доступна со склада.
Свяжитесь с нами: 8 (800) 350 33 60, info@cnctechnology.ru.
