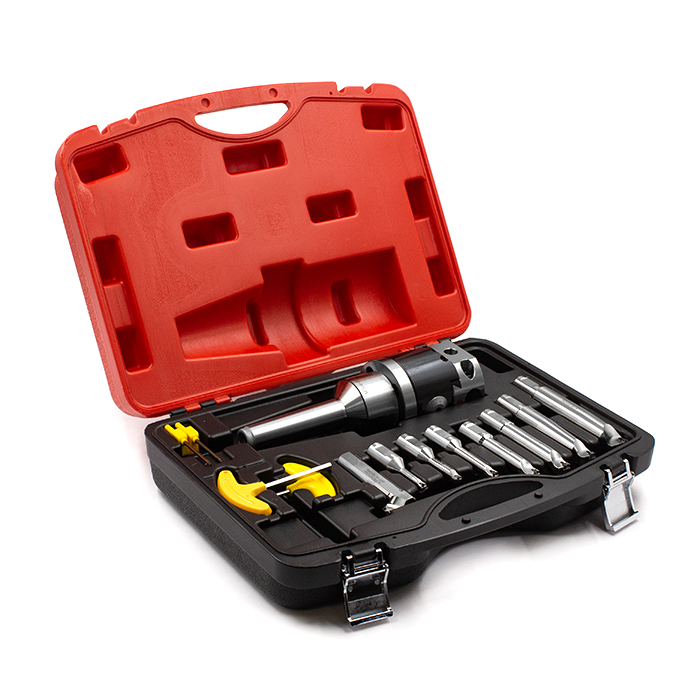

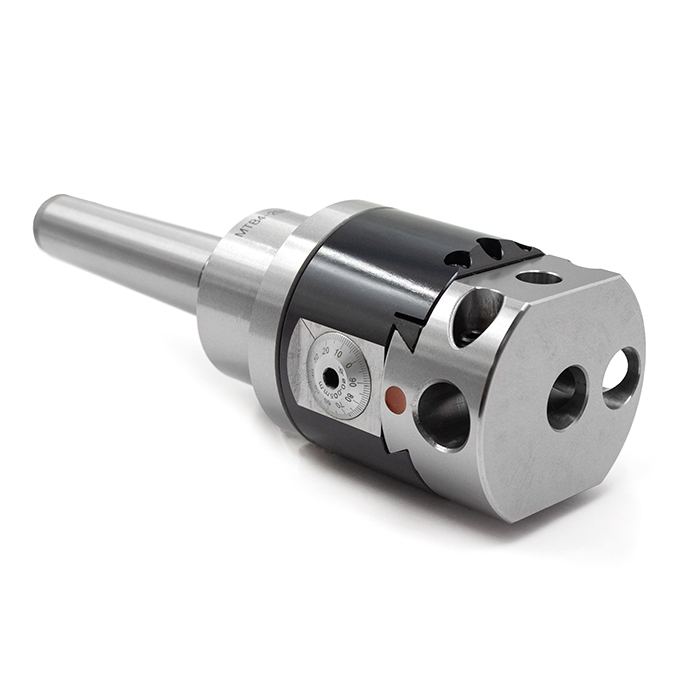

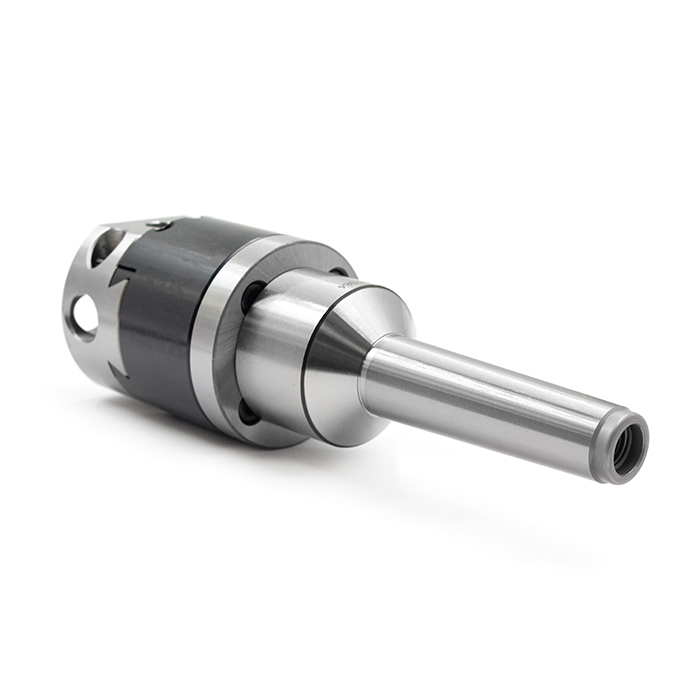

Расточная система предназначена для чистового растачивания отверстий диаметром от 8 до 280 мм, применяется на станках фрезерной, сверлильной и расточной группы (включая оборудование с ЧПУ). Набор состоит из фрезерного патрона с конусом Морзе №4 с резьбой, расточной головки NBH2084, расточных державок SBJ (8 шт) и комплекта ключей. Диаметр хвостовиков державок 20 мм. В зависимости от типа державки используются твердосплавные пластины TBGT или TBGH. Державки SBJ надежно фиксируются в корпусе расточной головки при помощи шестигранного болта. Микрометрическая расточная головка NBH2084 снабжена регулировочным винтом со шкалой и позволяет перемещать режущий инструмент с шагом 0,005 мм, максимально точно (до 0,01 мм) устанавливать необходимый диаметр растачивания.
Технические характеристики:
Тип хвостовика: MTB4
Диапазон расточки, мм: 8-280
Длина хода, мм: 28
Глубина расточки, мм: 53-115
Точность, мм: 0,01
Скорость резания:
Углеродистая сталь: 100-200 м/мин
Нержавеющая сталь: 70-140 м/мин
Чугун: 70-140 м/мин
Алюминий: 150-300 м/мин
Максимальная скорость вращения 1600 об/мин.
Внимание!!! Твердосплавные пластины и штревельный болт в комплект не входят
|
Обозначение |
Диапазон расточки |
Подходящие пластины |
Винт/Ключ |
|
Патрон фрезерный MTB4 для крепления расточной головки |
|||
|
Расточная головка NBH2084 |
08-280 мм |
||
|
Державка SBJ2012-53L |
12-17 мм |
TGGT09020Х, TPGH090202L, TPGH090204L |
М2.5х60/Т8 |
|
Державка SBJ2010-40L |
10-13 мм |
TBGT060102, TBGT060104, TBGT060102L, TBGT060104L |
М2х5/T6 |
|
Державка SBJ2008-32L |
8-11 мм |
TBGT060102, TBGT060104, TBGT060102L, TBGT060104L |
М2х5/T6 |
|
Державка SBJ2020-83L |
20-130 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3х8/T10 |
|
Державка SBJ20-20-100L |
120-280 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3х8/T10 |
|
Державка SBJ2016-68L |
16-21 мм |
TPGH090202, TPGH090204, TPGT09020Х, TPGH090202L, TPGH090204L |
М2.5х60/Т8 |
|
Державка SBJ2030-115L |
30-140 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3х8/T10 |
|
Державка SBJ2025-96L |
25-135 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3х8/T10 |
|
Шестигранный ключ М2х5 |
|||
|
Шестигранный ключ М3х8 |
|||
|
Ключ Т8 |
|||
|
Ключ Т10 |
