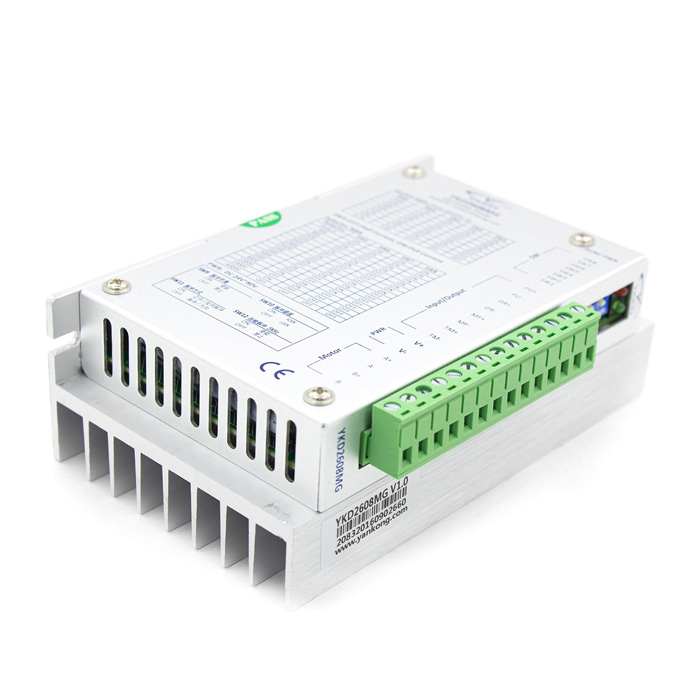

Особенности драйвера:
- 32-битное управление DSP, низкий уровень шума/вибраций и превосходная стабильность при низкой стоимости
- 16 ступеней деления шага, от 1:2 до 1:200, устанавливаемых с помощью DIP переключателей
- При отсутствии управляющих импульсов более 200 мс, ток удержания двигателя уменьшается вдвое
- Отличная плавность на низких оборотах при высоком делении шага
- Оптоизолированные входа и выхода, высокая помехоустойчивость
- Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

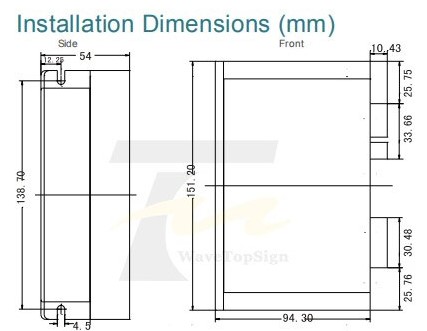

- Малый размер, объем 136 * 82 * 45 мм, вес 0,65 кг.
- Подходит для шаговых двигателей типа NEMA23-34 (57-86 мм )
Настройка микрошага
|
PU/Rev |
По умолчанию |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
40000 |
|
SW8 |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
SW7 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
SW6 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
SW5 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
Настройка выходного тока
|
Рабочий (RMS), А |
1.7 |
2.3 |
2.6 |
2.9 |
3.2 |
3.8 |
4.2 |
4.8 |
|
Пиковый, А |
2.4 |
3.2 |
3.6 |
4.0 |
4.5 |
5.3 |
5.9 |
6.7 |
|
SW3 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
SW2 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
SW1 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
SW4: OFF=Половинный ток
ON=Полный ток
Настройка прочих параметров
|
SW9 – сглаживание импульсов |
SW10 – использование фильтра для входных импульсов |
||||
|
ON – включить |
ON – 400к |
||||
|
OFF - отключить |
OFF – 100к |
||||
|
SW11 – режим управления |
SW12 – импульсы для самопроверки 5Гц |
||||
|
ON – CW/CCW |
ON – включить |
||||
|
OFF – PUL/DIR |
OFF - отключить |
||||

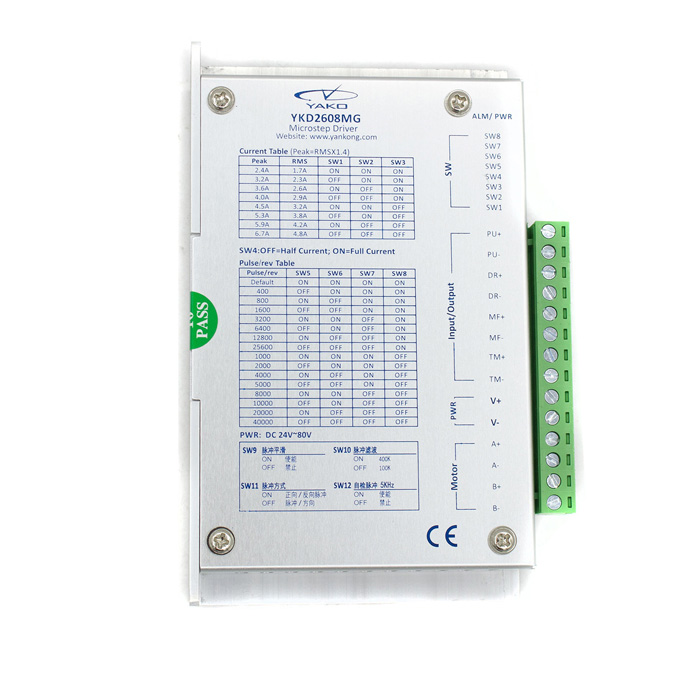

Назначение контактов и индикации
|
Символ |
Функция |
Технические характеристики |
|
PWR |
Индикатор питания |
При включении загорается зеленый индикатор. |
|
ALARM |
Индикатор неисправности |
При перегрузке по току или пониженном напряжении загорается красный индикатор. |
|
DIR- |
Сигнал направления - |
Предназначен для изменения направления вращения двигателя. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, ширина импульса> 2,5 мкс. |
|
DIR+ |
Сигнал направления + |
Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор |
|
PUL- |
Импульсный сигнал - |
По заднему фронту прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, ширина импульса> 2,5 мкс. |
|
PUL+ |
Импульсный сигнал + |
Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор |
|
MF- |
Сигнал активности электродвигателя - |
Когда отсутствует сигнал (низкий уровень) работа драйвера остановлена, с двигателя снято питание, и он находится в свободном состоянии. |
|
MF+ |
Сигнал активности электродвигателя + |
Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор |
|
TM+/TM- |
Домашний выходной сигнал +/- |
TM + подключить к резистору, TM- подключить к выходу GND. Максимальный привод ток 50мА, максимальное напряжение 50В. |
|
V+ |
Электропитание |
VDC24~80 В |
|
V- |
||
|
+A, -A |
Подключение обмоток двигателя |
|
|
+B, -B |
Примечание:
- Не перепутайте источник питания, входное напряжение не должно превышать VDС 80В.
- Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
- При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
- Зеленый индикатор PWR загорается, когда привод включен.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Параметры |
Мин |
Номинальный |
Макс |
|
|
Выходной ток, А |
1.7 |
- |
6.7 (4.8 RMS) |
|
|
Напряжение питания, В |
VAC |
- |
- |
- |
|
VDC |
24 |
- |
80 |
|
|
Деление шага |
1:2 |
- |
1:200 |
|
|
Частота входного сигнала, кГц |
0 |
- |
400 |
|
|
Наличие выхода аварийного сигнала |
нет |
|||
|
Наличие порта для связи |
нет |
|||
|
Поддержка сигналов управления |
PUL/DIR |
Да |
||
|
CW/CCW |
Да |
|||
