Особенности драйвера:
- 32-битное управление DSP, низкий уровень шума/вибраций и превосходная стабильность при низкой стоимости
- Отличная плавность на низких оборотах при высоком делении шага
- 16 ступеней деления шага, от 1:2 до 1:125, устанавливаемых с помощью DIP переключателей
- Задание устанавливаемого двигателя с помощью DIP переключателя.
- Ток удержания двигателя регулируется по 4 ступеням. При отсутствии управляющих импульсов дольше 500 мс, ток снижается до выставленного на DIP переключателе значения в процентах.
- Защита от перенапряжения, пониженного напряжения и превышения тока
- Возможность управления как 5В, так и 24В без применения специального токоограничивающего резистора

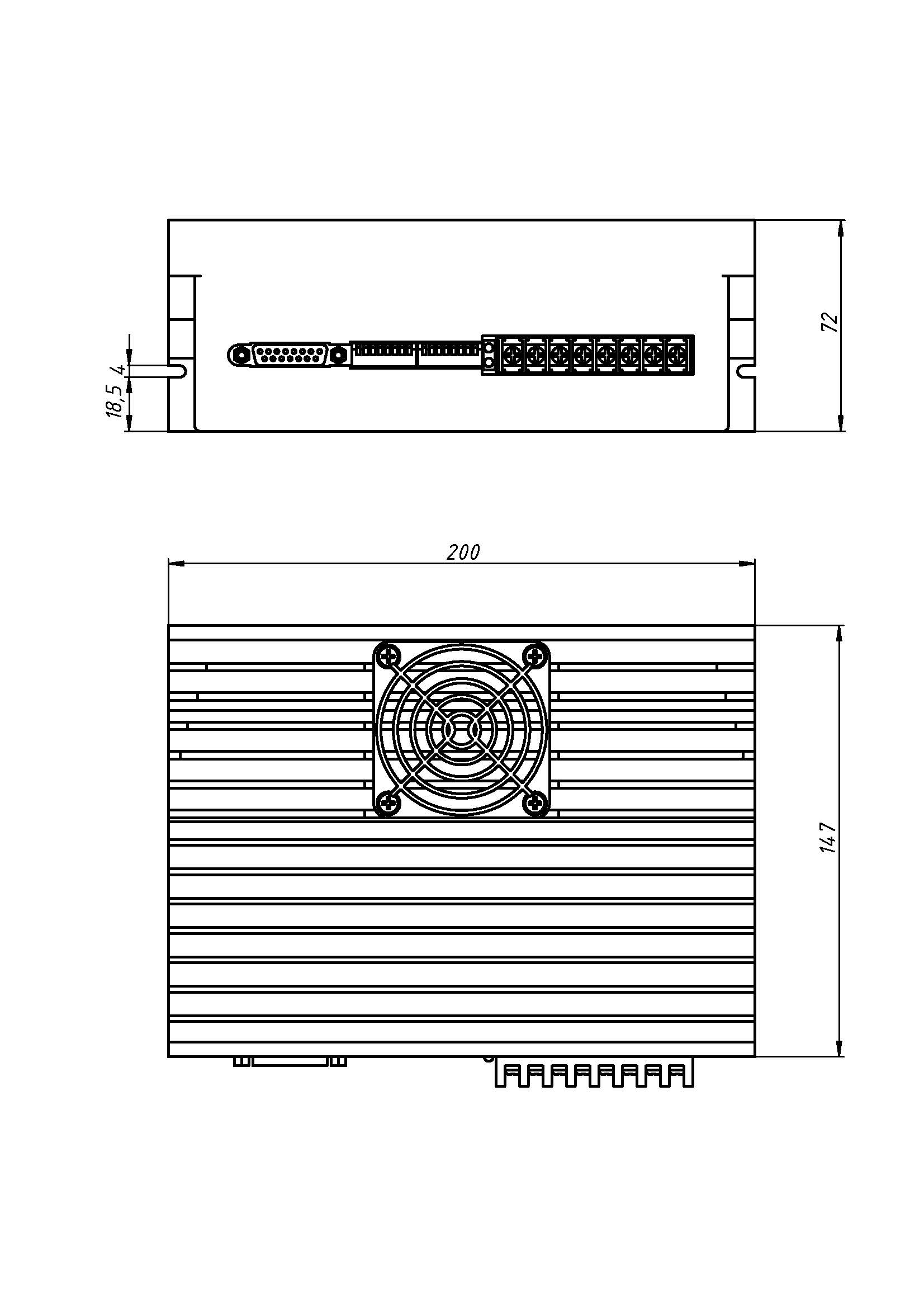

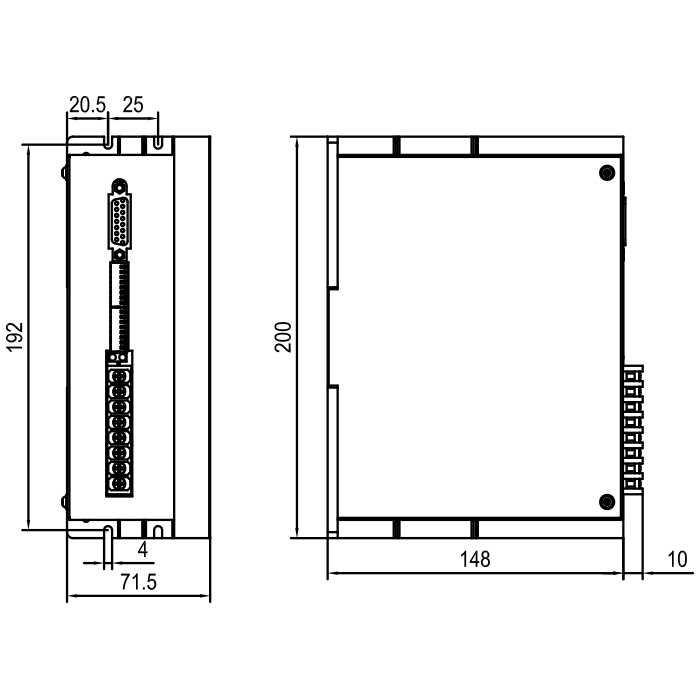

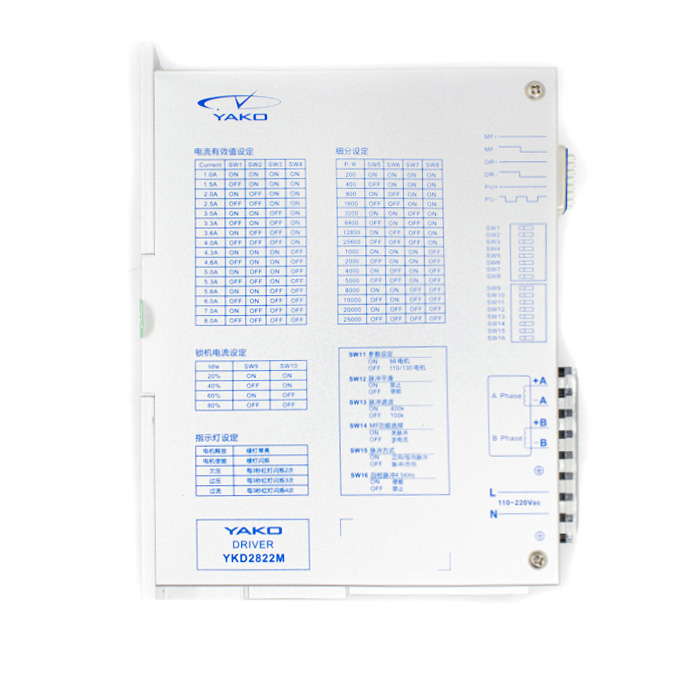

- Размер 200 * 148 * 71,5 мм, вес 0,8 кг
- Подходит для 2-фазных шаговых двигателей 86-130 мм (NEMA34-50).
Настройка микрошага
|
Микрошаг |
1 |
2 |
4 |
8 |
16 |
32 |
64 |
128 |
5 |
10 |
20 |
25 |
40 |
50 |
100 |
125 |
|
PU/Rev |
200 |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
25000 |
|
SW8 |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
SW7 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
SW6 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
SW5 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
Настройка тока удержания
|
Ток удержания, % |
20 |
40 |
60 |
80 |
|
SW9 |
ON |
OFF |
ON |
OFF |
|
SW10 |
ON |
ON |
OFF |
OFF |
Настройка прочих параметров
|
SW11 – выбор двигателя |
SW12 – деление микрошага |
||||
|
ON – 86 двигатель |
ON – отключено |
||||
|
OFF – 110/130 двигатель |
OFF – включено |
||||
|
SW13 – использование фильтра для входных импульсов |
SW14 – выбор полярности |
||||
|
ON – 400к |
ON – по заднему фронту |
||||
|
OFF – 100к |
OFF – по переднему фронту |
||||
|
SW15 – режим управления |
SW16 – импульсы для самопроверки 5Гц |
||||
|
ON – CW/CCW |
ON – включить |
||||
|
OFF – PUL/DIR |
OFF - отключить |
||||
Назначение контактов и индикации
|
Символ |
Функция |
Технические характеристики |
|
PWR |
Индикатор питания |
При включении загорается зеленый индикатор. Когда есть импульсный вход, зеленый индикатор мигает. |
|
0. C |
Индикатор неисправности |
При перегрузке по току, пониженном или повышенном напряжении загорается красный индикатор. |
|
PU+24V/5V |
Входной сигнал + (24 В / 5 В) |
Подключение к источнику питания 24 В / 5 В |
|
PU- |
Импульсный сигнал - |
По заднему фронту прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR, Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, ширина импульса> 2,5 мкс. Подключите к 24 В PU +, низкий уровень 0 ~ 0,5 В, высокий уровень 20 ~ 24 В. Ширина импульса> 2,5 мкс. |
|
DR+24V/5V |
Входной сигнал + (24 В / 5 В) |
Подключение к источнику питания 24 В / 5 В |
|
DR- |
Предназначен для изменения направления вращения двигателя. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, ширина импульса> 2,5 мкс. |
|
|
MF+24V/5V |
Входной сигнал + (24 В / 5 В) |
Подключение к источнику питания 24 В / 5 В |
|
MF- |
Сигнал активности электродвигателя - |
Когда отсутствует сигнал (низкий уровень) работа драйвера остановлена, с двигателя снято питание, и он находится в свободном состоянии. |
|
FL+ |
Выходной сигнал неисправности + |
Сигнал отображает неисправность в приводе. Максимальный выходной ток 50 мА и максимальное напряжение 50 В |
|
Fl- |
Выходной сигнал неисправности - |
|
|
TM+/TM- |
Домашний выходной сигнал +/- |
TM + подключить к резистору, TM- подключить к выходу GND. Максимальный привод ток 50мА, максимальное напряжение 50В. |
|
AC1 |
Источник питания |
VAC 110-220V |
|
АС2 |
||
|
+A,-A |
Подключение двигателя |
|
|
+B,-B |
||
Примечание:
- Не перепутайте источник питания, входное напряжение не должно превышать VAC 220В.
- Уровень входного управляющего сигнала составляет 5 В или 24В. Обратите внимание, положительные потенциалы подсоединяется к разным выводам.
- При перегрузке по току, повышенном или пониженном напряжении индикатор О.С мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
- Зеленый индикатор PWR загорается, когда привод включен.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Параметры |
Мин |
Номинальный |
Макс |
|
|
Выходной ток, А |
1.0 |
- |
11.2 (8.0 RMS) |
|
|
Напряжение питания, В |
VAC |
110 |
- |
220 |
|
VDC |
- |
- |
- |
|
|
Деление шага |
1:2 |
- |
1:125 |
|
|
Частота входного сигнала, кГц |
0 |
- |
400 |
|
|
Наличие выхода аварийного сигнала |
да (сигнал FL +/-) |
|||
|
Наличие порта для связи |
нет |
|||
|
Поддержка сигналов управления |
PUL/DIR |
Да |
||
|
CW/CCW |
Да |
|||
