Особенности драйвера:
- Технология самотестирования и автоматической настройки параметров обеспечивает оптимальную реакцию при работе с разными двигателями
- 16 ступеней деления шага, от 1:2 до 1:128, устанавливаемых с помощью DIP переключателей
- Возможность выбора тока удержания (половинный или полный) вала двигателя
- Оптоизолированные входа, высокая помехоустойчивость
- Защита от перенапряжения, низкого питающего напряжения и перегрузки по току
- Имеется переключатель выбора амплитуды управляющего сигнала ( 5 или 24 В)
Настройка микрошага
|
PU/Rev |
По умолчанию |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
1000 |
2000 |
4000 |
5000 |
8000 |
10000 |
20000 |
25000 |
|
SW8 |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
SW7 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
SW6 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
SW5 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
Настройка выходного тока
|
Рабочий (RMS), А |
По умолчанию |
1.1 |
1.4 |
1.7 |
2.0 |
2.4 |
2.7 |
3.0 |
|
|
Пиковый, А |
1.5 |
1.9 |
2.4 |
2.8 |
3.3 |
3.8 |
4.2 |
||
|
SW3 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
|
|
SW2 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
|
SW1 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
|
|
SW4: |
OFF=Половинный ток |
||||||||
|
ON=Полный ток |
|||||||||
|
Фильтр сглаживания |
выкл |
6 ms |
12ms |
25ms |
|
SW10 |
ON |
ON |
OFF |
OFF |
|
SW9 |
ON |
OFF |
ON |
OFF |
Прочие настройки
|
SW11 – авто настройка |
SW12 – настройка выхода ALM |
|
|
ON – выключена |
ON – NO |
|
|
OFF – включена |
OFF – NC |
|
|
SW13 – фронт обработки сигнала |
SW14 – режим управления |
|
|
ON – спадающий |
ON – CW/CCW |
|
|
OFF – нарастающий |
OFF – PUL/DIR |
|
|
SW15 – режим блокировки вала при использовании сигнала ENABLE |
SW16 – режим тестирования двигателя |
|
|
ON – вкл (при отсутствии сигнала ENA вал блокируется) |
ON – вкл |
|
|
OFF – выкл (при отсутствии сигнала ENA вал не блокируется) |
OFF – выкл |

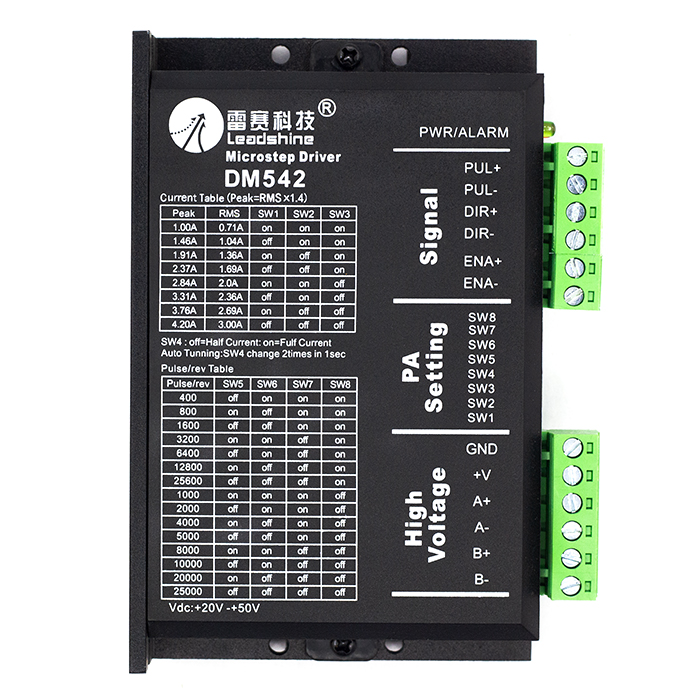

Назначение контактов и индикации
|
Символ |
Функция |
Технические характеристики |
|
PWR |
Индикатор питания |
При включении загорается зеленый индикатор. |
|
ALARM |
Индикатор неисправности |
При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор. |
|
DIR- |
Сигнал направления, либо импульсный сигнал |
В одноимпульсном (PUL/DIR) режиме предоставляет возможность выбрать направление вращения вала двигателя, в двухимпульсном (CW/CCW) , при подаче на него управляющих сигналов, позволяет вращать вал двигателя против часовой стрелке (CCW). |
|
DIR+ |
||
|
PUL- |
Импульсный сигнал |
В одноимпульсном режиме (PUL/DIR) по переднему или заднему прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR, в двухимпульсном (CW/CCW) вал будет вращаться только по часовой стрелке (CW). Выбор режима управления CW/CCW, и по какому фронту будет отрабатывать привод, выбирается с помощью перемычек. По умолчанию стоит управления PUL/DIR по переднему фронту. |
|
PUL+ |
||
|
ENA- |
Сигнал разрешения работы |
Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена. |
|
ENA+ |
||
|
COM/ALM |
Выходной сигнал ошибки |
Сигнал отображает неисправность в приводе. Максимальный выходной ток 100 мА и максимальное напряжение 30 В |
|
COM/BR |
Выходной сигнал для подключения тормоза |
Сигнал отображает неисправность в приводе. Можно использовать для подключения тормоза двигателя. Максимальный выходной ток 100 мА и максимальное напряжение 30 В |
|
+VDC |
Электропитание |
VDC20~50 В |
|
GND |
||
|
+A, -A |
Подключение обмоток двигателя |
|
|
+B, -B |
Примечание:
1. Не перепутайте источник питания, входное напряжение не должно превышать VDС 50В.
2. Уровень входного управляющего сигнала составляет 5 В, если используется питание 24В, то необходимо поставить переключатель, расположенный в верхней части драйвера, в соответствующее положение.
3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
4. Зеленый индикатор PWR загорается, когда привод включен.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
DM542
|
Параметры |
Мин |
Номинальный |
Макс |
Ед. изм. |
||
|
Выходной ток |
1.1 |
- |
4.2 (3.0 RMS) |
А |
||
|
Напряжение питания |
VAC |
- |
- |
- |
В |
|
|
VDC |
20 |
24-48 |
50 |
В |
||
|
Деление шага |
1:2 |
- |
1:128 |
- |
||
|
Частота входного сигнала |
0 |
- |
200 |
кГц |
||
|
Логический сигнал |
7 |
10 |
16 |
мА |
||
|
Наличие выхода аварийного сигнала |
Да |
|||||
|
Наличие порта для связи |
Да |
|||||
|
Поддержка сигналов управления |
PUL/DIR |
Да |
||||
|
CW/CCW |
Да |
|||||
