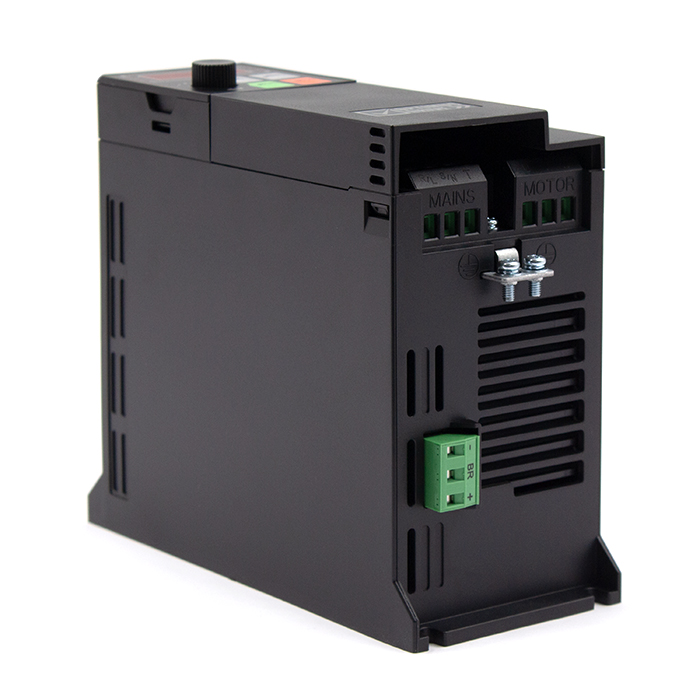

Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах.
Основные функции и характеристики
- Регулирование скорости асинхронных двигателей
- Поддержание регулируемого параметра (давления, температуры)
- Встроенный фильтр ЭМС стандарта С3
- Торможение постоянным током
- Векторный и скалярный режимы работы
- Защита двигателя
- Встроенный тормозной модуль
- Съемный пульт с возможностью выноса
- Потенциометр задания на пульте
- Защитное покрытие плат 3C3
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Храктеристика |
Значение |
|---|---|
|
Напряжение питания, В |
380 |
|
Номинальная мощность двигателя (нормальный режим), кВт |
4 |
|
Наличие векторного режима |
Да |
|
Максимальная выходная частота, Гц |
400 |
|
Номинальный выходной ток (нормальный режим), A |
9,2 |
|
Максимальный ток двигателя (в течение 1 мин) в нормальном режиме, А |
13,8 |
|
Количество дискретных входов/выходов, шт. |
5/1 |
|
Количество аналоговых входов, шт. |
2 |
|
Количество аналоговых выходов, шт. |
1 |
|
Типы аналоговых сигналов входа/выхода |
0-10В/4-20мА |
|
Встроенный тормозной модуль |
Да |
|
Возможность подключения энкодера |
Нет |
|
Фильтр ЭМС |
Да |
Дополнительные параметры модели
| Параметры | Значение | |
|---|---|---|
| Входные характеристики | Напряжение |
1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10% |
| Частота | 50/60 Гц±5% | |
| Дисбаланс | 3% | |
| Выходные характеристики | Напряжение | 3 фазы, 0~100% входного напряжения |
| Частота | 0~400 Гц | |
| Характеристики управления | Метод управления | V/F, Векторный |
| Двигатель | Асинхронный | |
| Пусковой момент | 0,5 Гц 150% | |
| Перегрузочная способность | 150% 60 сек, 180% 3 сек | |
| Частота ШИМ | 2~10 кГц | |
| Разрешение по скорости | Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения | |
| Погрешность по скорости в открытом контуре скорости | ±0,5% от номинальной скорости | |
| Источник команд | Пульт управления, дискретные входы, последовательная связь | |
| Источник задания | Пульт управления, аналоговые входы, последовательная связь | |
| Задание разгона / замедления | 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек | |
| Основные функции | Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д. | |
| Функции управления | Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д. | |
| Функции защиты | Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др. | |
| Условия эксплуатации | Уровень защиты | IP20 |
| Защитное покрытие плат | 3C3 | |
| Рабочая температура |
Рабочий диапазон: -10~ 45°C, номинальный ток до 40°C, выше со снижением характеристик |
|
| Влажность | 5%-85% (без образования конденсата до 95%) | |
| Вибрации | 1,14g | |
| Высота установки | 1000 м, от 1000 м со снижением номинальных характеристик | |
| Длина моторного кабеля | Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м | |
