Блоки питания, трансформаторы и EMI-фильтры
Блоки питания, трансформаторы и EMI-фильтры — база стабильной работы электроники станков с ЧПУ. Они формируют качественное питание для контроллера, драйверов осей, датчиков и периферии, одновременно защищая систему от сетевых всплесков и высокочастотных помех. Грамотно подобранный комплект снижает риск потери шагов, случайных перезапусков, ошибок энкодеров и «шумов» на сигнальных линиях — растут точность, повторяемость и ресурс оборудования.
Область применения
Решения этой категории используются на фрезерных, токарных, гравировальных, лазерных и плазменных станках, в обрабатывающих центрах и автоматизированных линиях. Источники 12/24/36/48 В питают логику, реле и драйверы шаговых моторов; более мощные БП и шины постоянного тока — сервоприводы и преобразователи шпинделя. EMI-фильтры ставят на вводе шкафа, перед ЧП и рядом с импульсными БП; сетевые трансформаторы — там, где важны гальваническая развязка и низкие пульсации (измерения, прецизионные датчики). В модернизации эта группа помогает убрать «плавающие» сбои и добиться стабильной геометрии.
Особенности конструкции

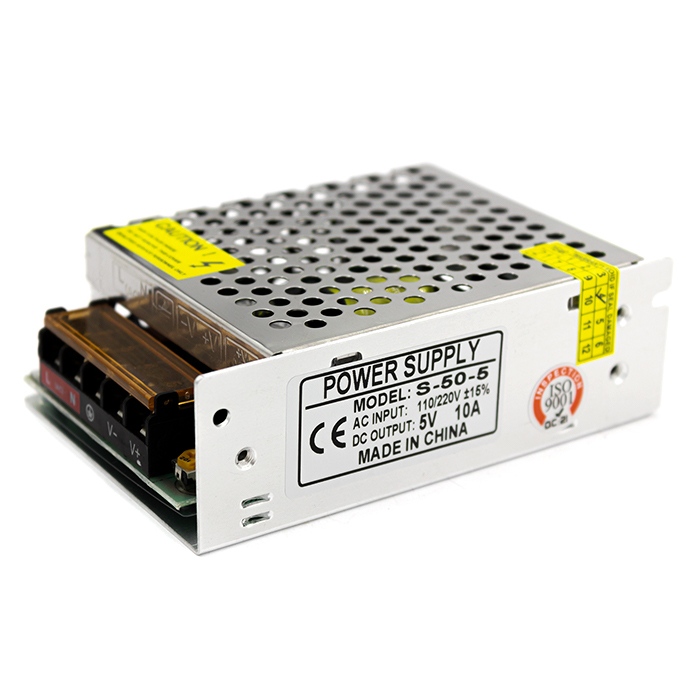

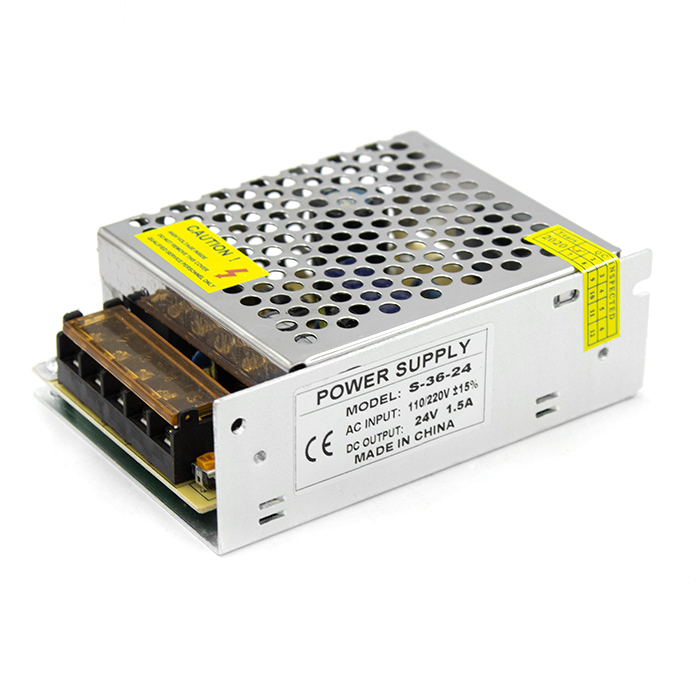

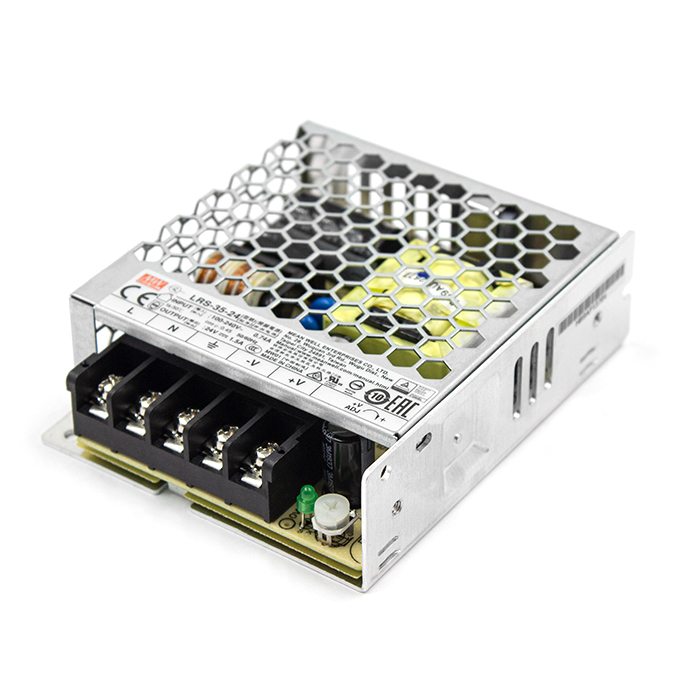

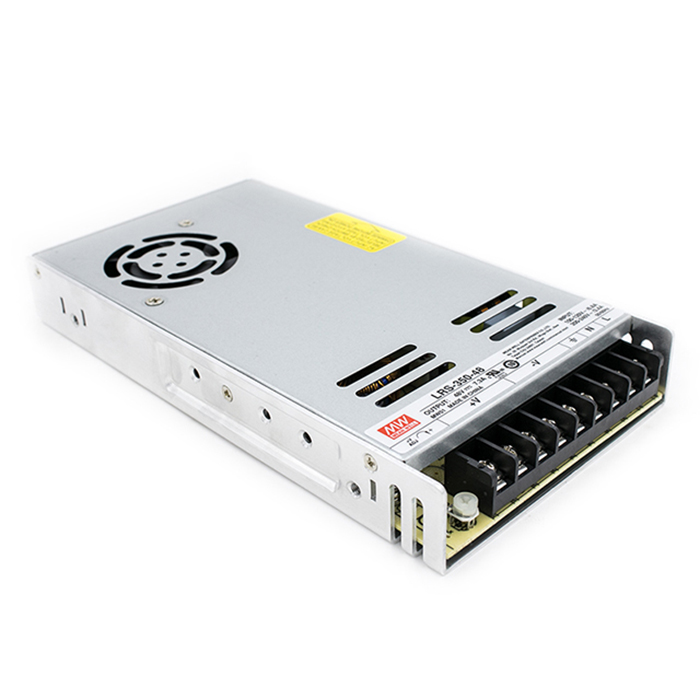

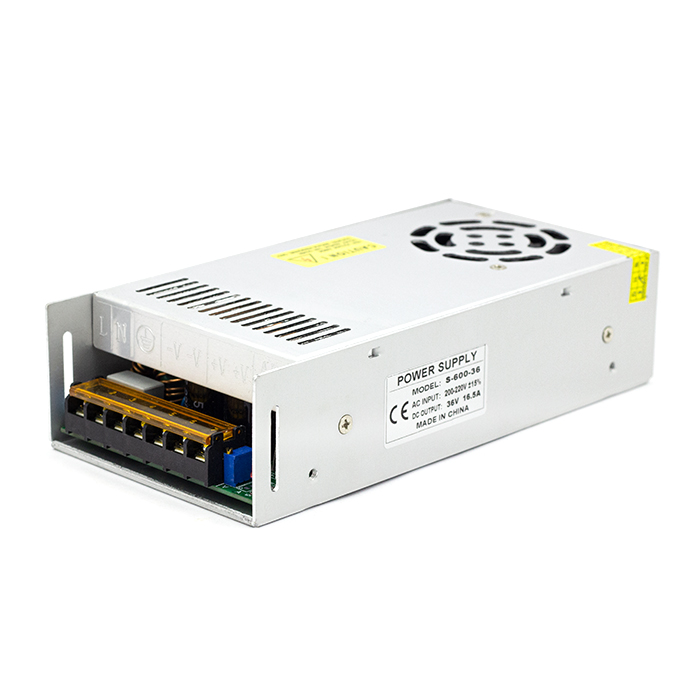

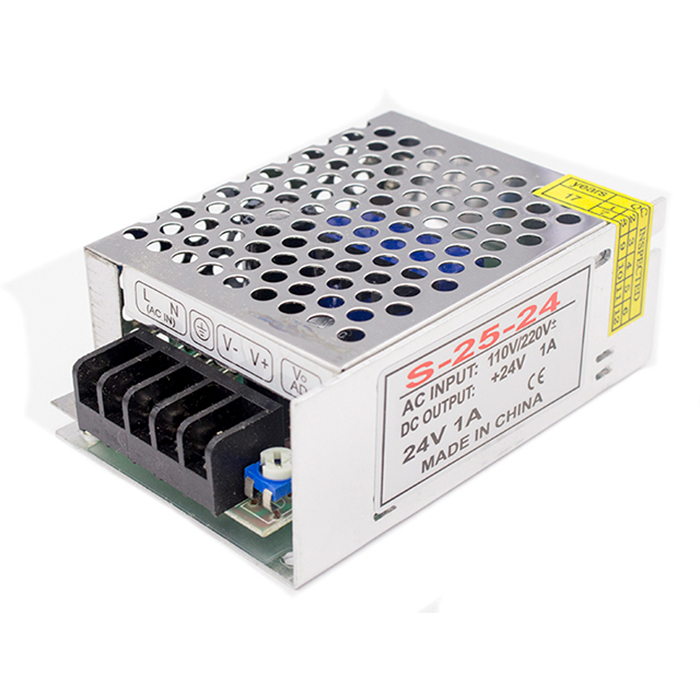

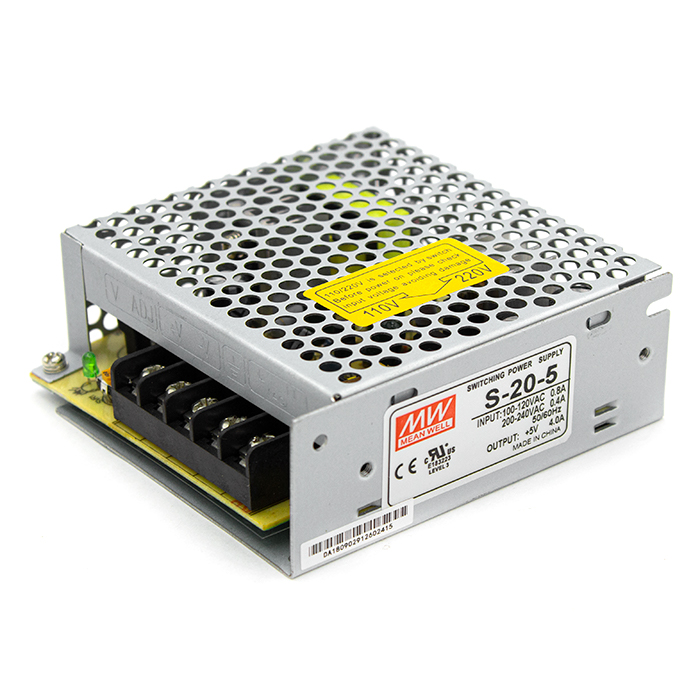

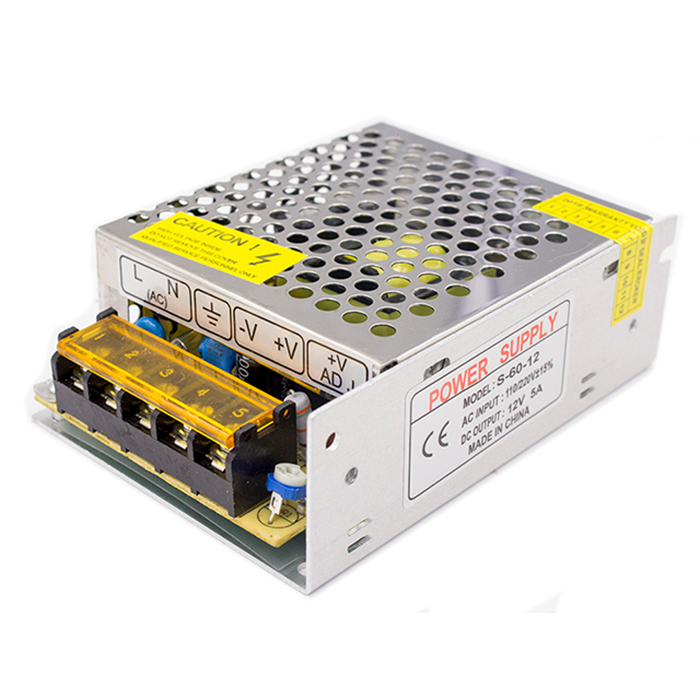

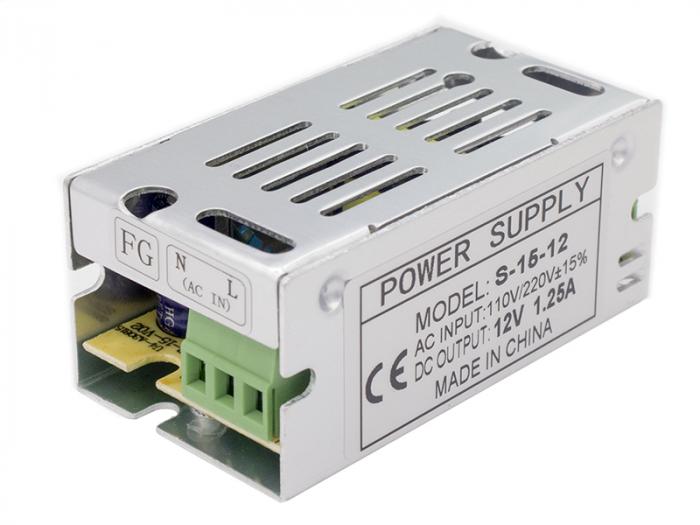

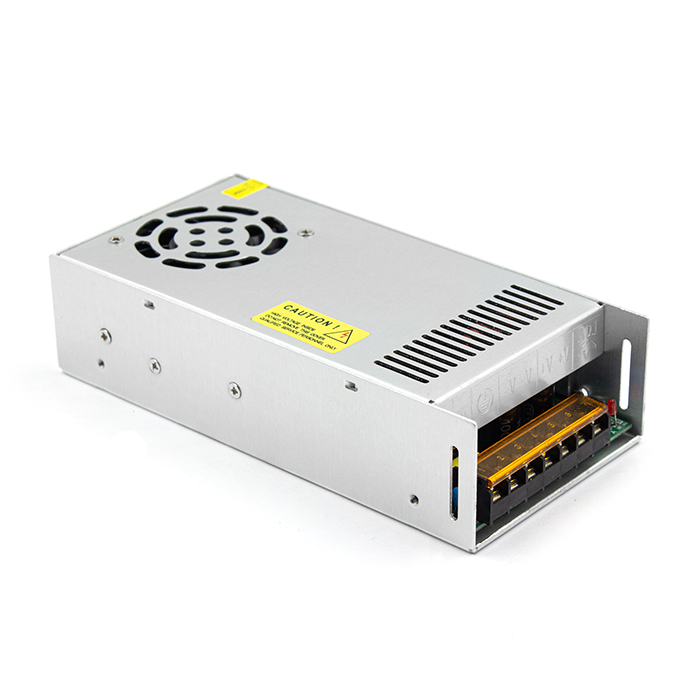

В каталоге — импульсные и линейные блоки питания. Импульсные (SMPS) отличаются высоким КПД, компактностью, широким входным диапазоном и встроенными защитами (КЗ/перегрузка/перегрев). Для мощных систем актуальны активная коррекция коэффициента мощности (PFC) и увеличенный hold-up time — запас энергии при кратковременных просадках сети. Линейные решения на трансформаторах дают минимальные пульсации и повышенную помехоустойчивость — оптимальны для чувствительных аналоговых трактов. По монтажу доступны DIN-рейка, панель и закрытые исполнения; с естественным или принудительным охлаждением. Практическое правило: держать запас по мощности 20–30 % к расчётной нагрузке — это улучшает тепловой режим и срок службы.

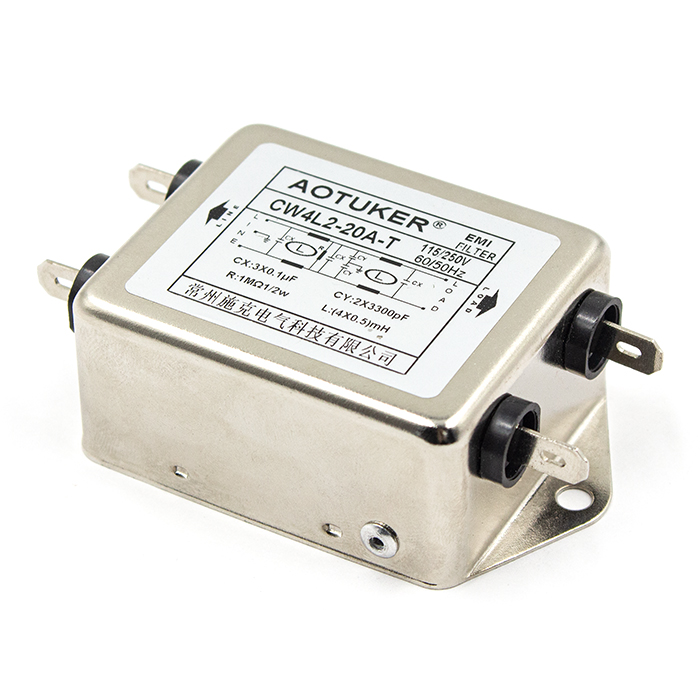

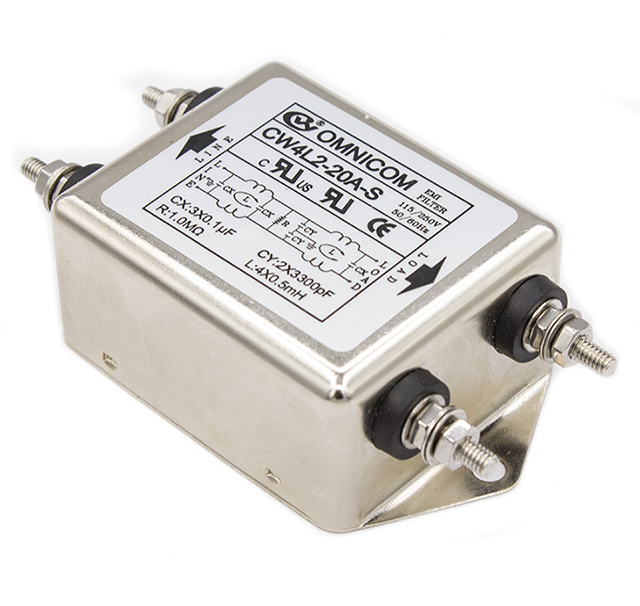

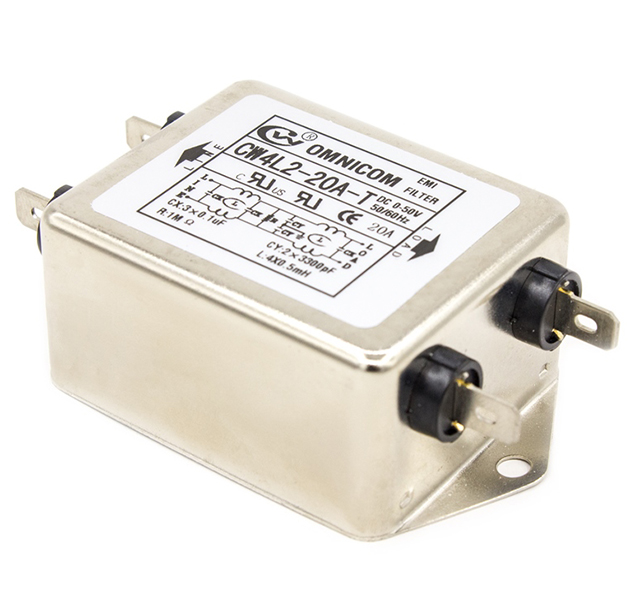

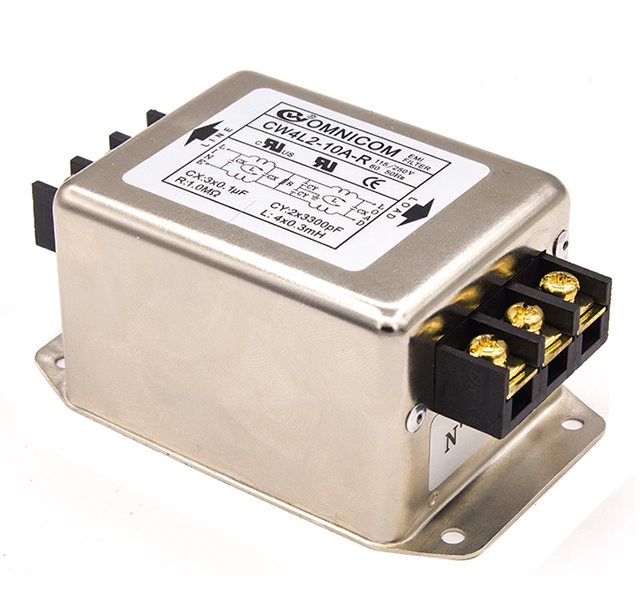

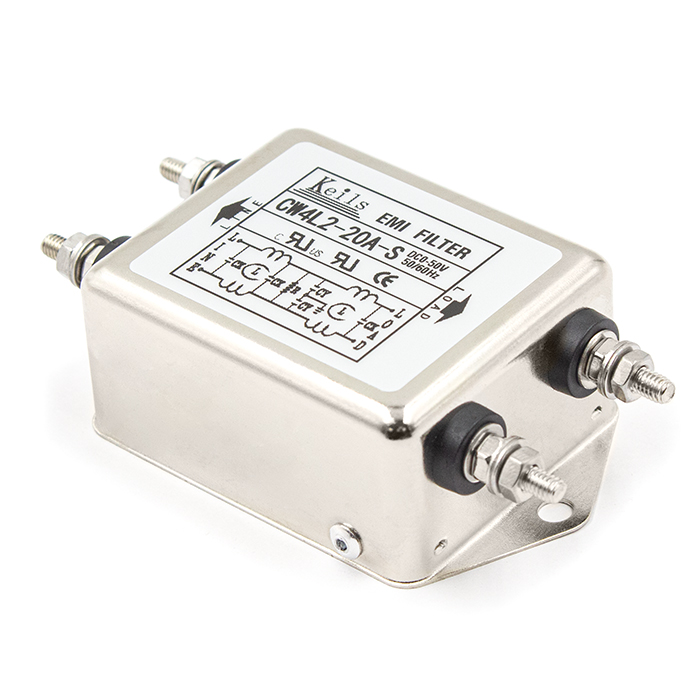

EMI-фильтры (сетевые фильтры подавления помех) снижают высокочастотные наводки как из сети, так и от внутренних импульсных узлов. Для однофазной нагрузки применяют фильтры 220 В с нужным токовым запасом, для приводов и шпиндельных ЧП — трёхфазные решения повышенной мощности. Наилучший эффект достигается в связке с экранированными кабелями, «звёздным» заземлением и разнесением силовых/сигнальных трасс. Сетевые трансформаторы (тороидальные или на Ш/Е-сердечниках) обеспечивают понижение, развязку и стойкость к импульсным помехам — их берут для питания датчиков, АЦП/ЦАП-модулей, интерфейсов.
Преимущества использования
- стабильное питание приводов и логики, точная работа осей и контроллера;
- снижение ЭМИ и защита интерфейсов связи и энкодеров;
- предсказуемая работа при просадках/всплесках сети, меньше внеплановых остановок;
- рост ресурса электроники за счёт корректной тепловой и токовой нагрузки;
- удобный монтаж: стандартные форм-факторы, DIN-крепление, встроенные защиты.
Почему выбирают решения CNC-Technology
Мы подбираем электропитание под конкретную конфигурацию: считаем суммарную и пиковую нагрузку, закладываем верный запас, согласуем EMI-фильтр с типом частотного преобразователя и схемой заземления. В ассортименте — проверенные бренды с реальными характеристиками и гарантией. Дадим рекомендации по разводке, экранированию и разделению силовых/сигнальных линий, чтобы исключить «фон» и случайные отказы.
Где купить блоки питания, трансформаторы и EMI-фильтры
Компания CNC-Technology поставляет одно- и трёхфазные EMI-фильтры, импульсные и линейные блоки питания разных мощностей, трансформаторы и аксессуары монтажа. Поможем выбрать решения под ваши условия, подготовим спецификацию и обеспечим доставку по всей России. Все позиции в каталоге готовы к эксплуатации и сопровождаются технической поддержкой.
Надёжное питание и грамотная фильтрация — это «тихая» электросреда, устойчивые оси и стабильная точность обработки. Закажите комплектующие в CNC-Technology и обеспечьте своему станку предсказуемую работу каждый день.
Свяжитесь с нами: 8 (800) 350 33 60, info@cnctechnology.ru.
