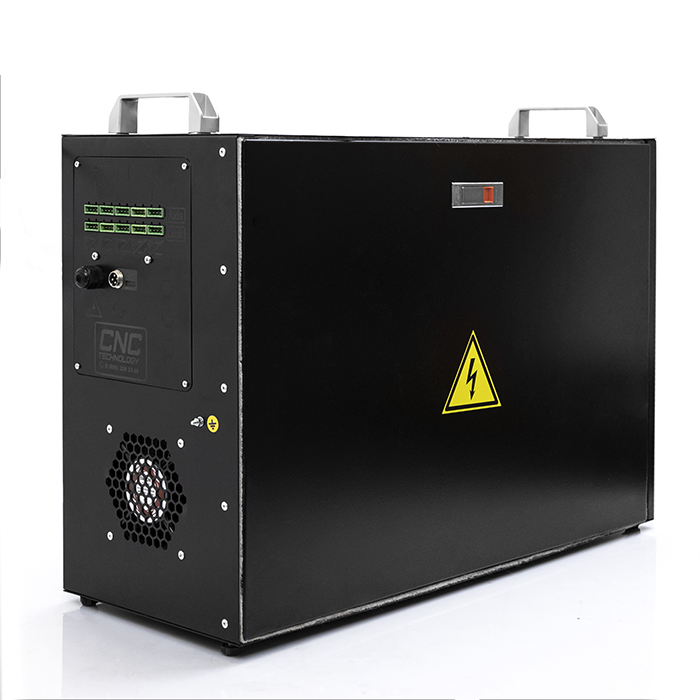

Данный блок управления представляет собой готовый к подключению комплект управления станком с ЧПУ, состоящий из блока управления и системного блока ПК, соединенных по интерфейсу Ethernet.
На жестком диске установлен образ Linux Debian 10. Для работы доступны интерфейсы Craftex и Axis.
Преимущества системы управления LinuxCNC:
- Полная 4-ех осевая обработка (зависит от конфигурации блока, см. таблицу характеристик).
- Мощный контроллер управления EP7i92, в основе которого лежит FPGA. Стабильный, помехозащищенный интерфейс Ethernet для подключения между ПК и блоком управления.
- Гибкий интерфейс для работы оператора. Удобная организация рабочего места. К примеру, передача управляющей программы через файловый менеджер WinSCP для передачи файлов по Wi-FI.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
*Работа двух датчиков домашнего положения и двух двигателей по оси Y позволяет обеспечить перпендикулярность осей X и Y. Для подробной информации обратитесь к контроллеру Sen_Sync V1.3S.
|
Контроллер управления |
EP7i92 + EP-DPTR-M 2.01 |
EP7i92 + EP-DPTR-M 2.01 |
EP7i92 + EP-DPTR-M 2.01 |
EP7i92 + EP-DPTR-M 2.01 |
|
Количество доступных осей и двигателей для данной конфигурации блока управления |
3 оси, 3 двигателя (XYZ) |
4 оси, 4 двигателя (XYZA) |
3 оси, 4 двигателя (XY1Y2Z) |
4 оси, 5 двигателя (XY1Y2ZA) |
|
Количество датчиков домашнего положения доступных для подключения |
3 NPN или PNP датчика домашнего положения для XYZ |
4* NPN или PNP датчика домашнего положения для XY1Y2Z |
||
|
(переключается перемычкой на плате EP-DPTR-M2.01, одна перемычка для всех датчиков) с напряжением питания датчиков 24V или 12V (напряжение питания переключается перемычкой на плате EP-DPTR-M2.01) + разъем для подключения датчика автоматического определения высоты инструмента |
||||
|
Напряжения питания блока управления |
AC 220V |
|||
|
Мощность блока управления |
~400W (без учета преобразователя частоты) |
|||
|
Тип драйверов |
DM556 (48V, RMS 5,6A) |
|||
|
Параметры шаговых двигателей, подключаемых к данному блоку управления. |
Шаговые двигатели с током не более 5,6А: NEMA23, NEMA34 (не более 86HS78-5504). |
|||
|
Возможность установки преобразователя частоты внутри блока управления |
Да (доп. Опция) |
|||
|
Интерфейс управления преобразователем частоты |
Дискретный сигнал вкл.\выкл. По команде M03, M05. Управления скоростью вращения шпинделя аналоговым выходом 0-10V. |
|||
| Масса (зависит от комплектации блока) | от 22 до 35 кг | |||
