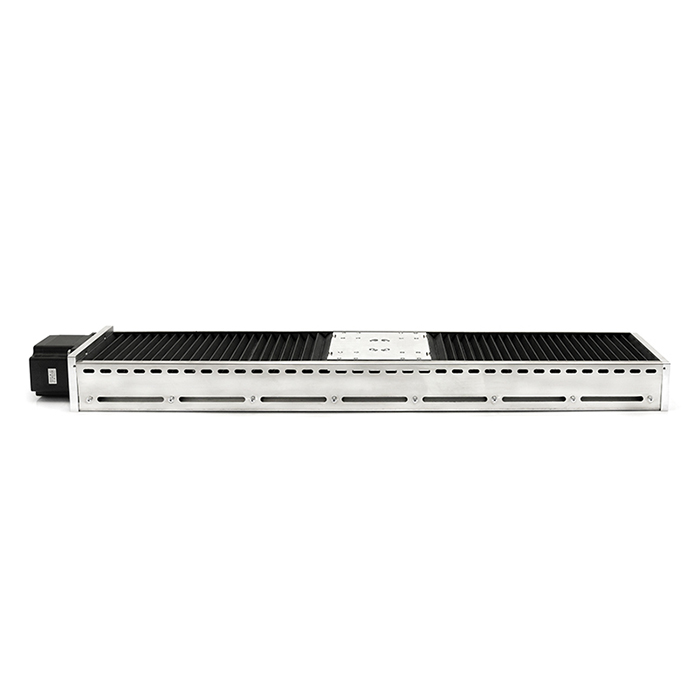

Модуль линейного перемещения предназначен для использования в любых механизмах, где требуется перемещать различные узлы и рабочие инструменты в автоматизированных производственный системах. Также хорошо подходит для изготовления различных станков с ЧПУ.
Механический привод данного модуля сделан на основе ШВП диаметром 16 мм с шагом 16 мм. Поэтому он подойдет для механизмов, где требуются большие скорости перемещения лёгких узлов и инструментов.
Максимальная скорость 10 м/мин, при усилии 75 кгс.
Примеры использования: Раскладчики, транспортёры, лазерные и плазменные станки с чпу, различного рода раскроечные станки.
Преимущества:
- Гофрозащита предохраняет от попадания пыли и продуктов обработки на ШВП и линейные подшипники, продлевая срок службы модуля.
- Модуль с трёх сторон имеет Т-пазы для крепления других механизмов.

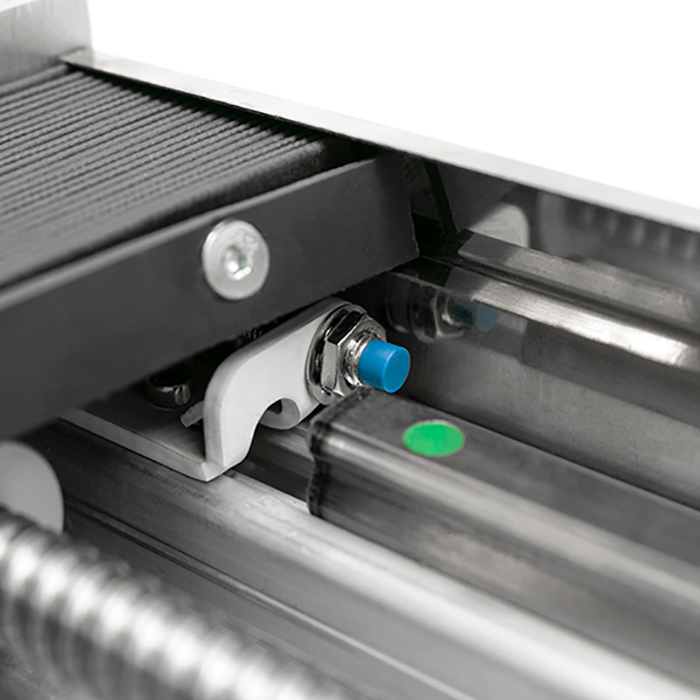

- Модуль оборудован датчиком домашнего положения для установки границ перемещения в системе управления.

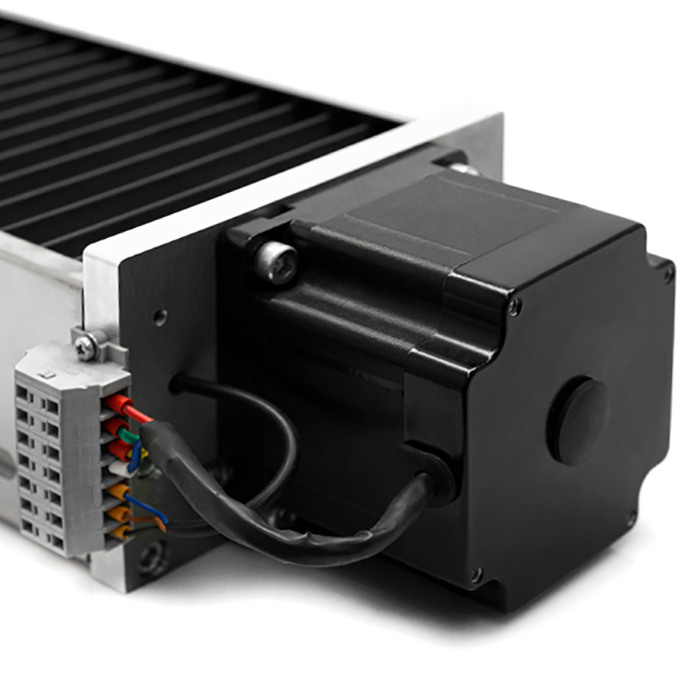

- Установлен мощный шаговый двигатель серии NEMA 34.

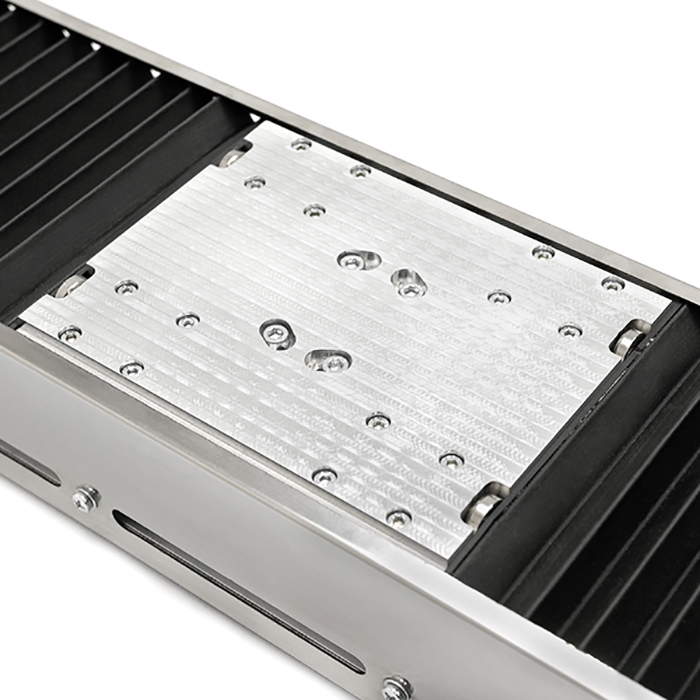

- Лёгкий доступ для обслуживания и ремонта (гофрозащита прикреплена на магнитах к подвижной пластине и легко отделяется о неё).

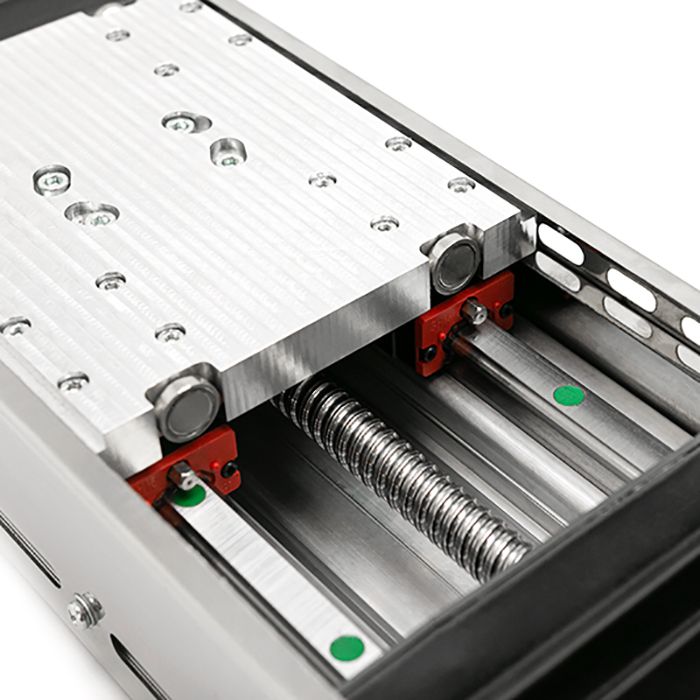

- Применение профильных рельсовых направляющих обеспечивает высокую жёсткость и точность перемещений.

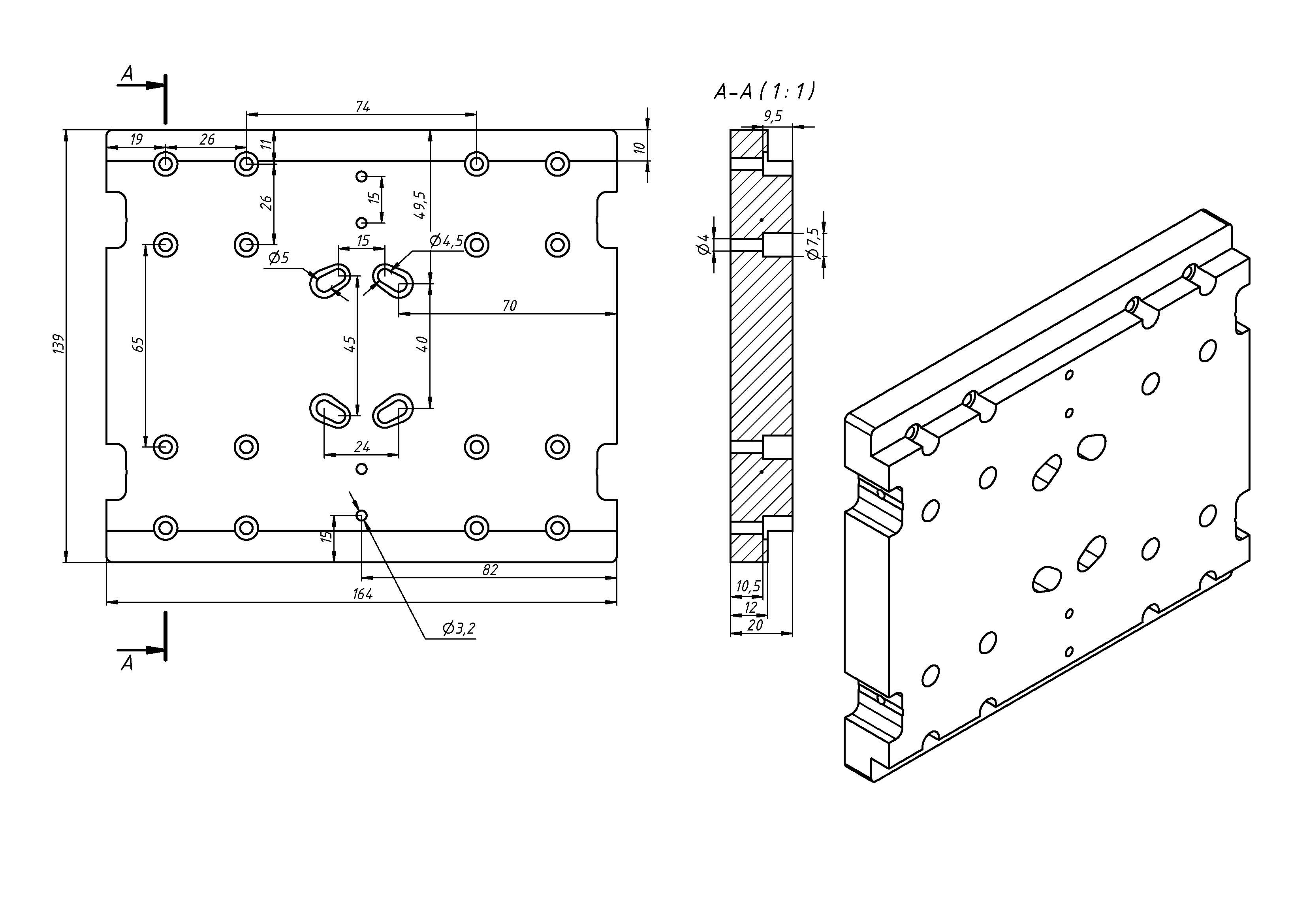

- Подвижная пластина держится на четырёх, а не на двух линейных подшипниках, что также добавляет жёсткости конструкции.
- В основе модуля лежит мощный толстостенный алюминиевый профиль шириной 141 мм и толщиной 40 мм.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Рабочий ход |
100/200/400/600/800/1000/1250/1500 мм |
|
Тип привода |
Шаговый двигатель серии NEMA 34 |
|
Тип передачи |
ШВП Ø 16 мм |
|
Шаг винта |
5 мм |
|
Тип направляющих |
Профильные рельсы шириной 15 мм |
|
Ширина крепёжных Т-пазов |
8 мм |
|
Максимальная скорость холостого перемещения |
5 м/мин |
