БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА
- станок;
- блок управления c автономным контроллером DDCS V3.1 (пульт MPG для ручного управления в комплект не входит, приобретается отдельно);
- шпиндель 1.5 кВт, 24000 об/мин воздушного охлаждения с частотным преобразователем;
- ЗИП комплект.

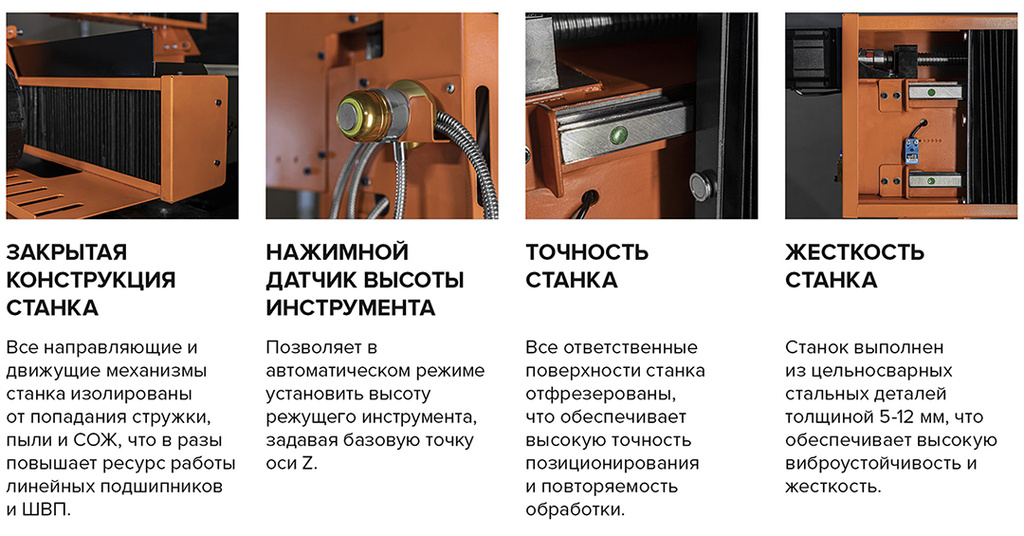

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА

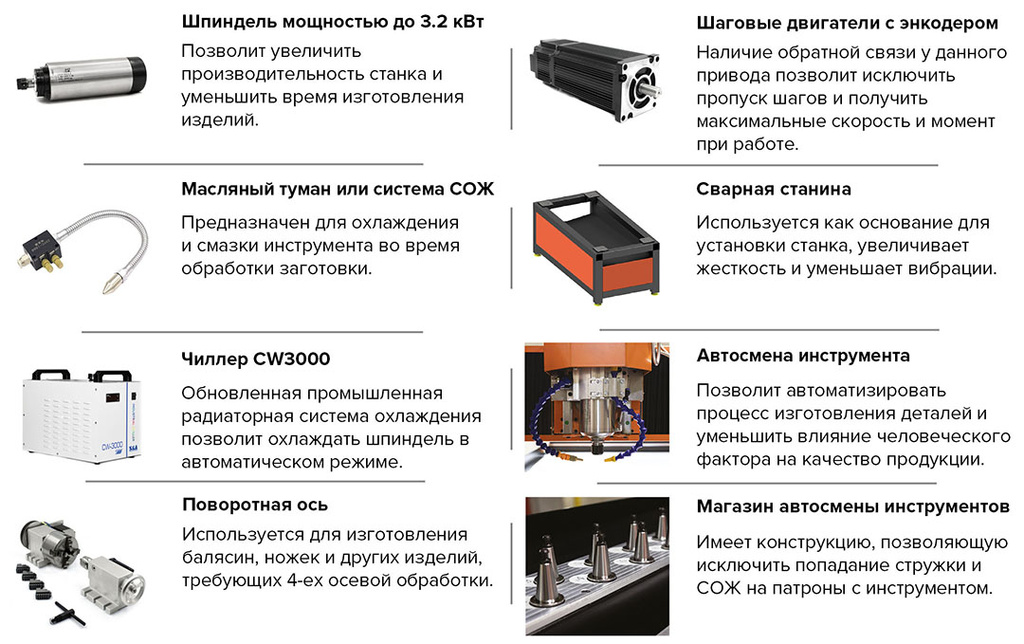

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
ПРИМЕРЫ ГОТОВЫХ РАБОТ
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
|
Тип передачи |
ШВП |
|||
|
Диаметр винтовой передачи, мм |
20 |
|||
|
Шаг винтовой передачи, мм |
5 |
|||
|
Линейные направляющие |
Профильные рельсы GHR20 |
|||
|
Модель шагового двигателя |
86HS78 – 5504 (86HSE8N-BC38) |
|||
|
Дискретность позиционирования, мм |
0,003 |
|||
|
Система управления |
В базовой комплектации -блок управления c автономным контроллером DDCS V3.1 (пульт в комплект не входит, приобретается отдельно) |
|||
|
Опционально - MACH 3, NC-Studio, DSP пульт, Craftex (Linux CNC), ручной пульт для контроллера DDCS |
||||
|
Модель шпинделя |
В базовой комплектации - GDF (Шпиндель воздушного охлаждения) |
|||
|
Мощность шпинделя, кВт |
В базовой комплектации 1,5 |
|||
|
Опционально до 3,2 |
||||
|
Система смазки |
Централизованная ручная |
|||
|
Напряжение питания |
~ 220-380 ± 5%/ 50 Гц |
|||
|
Относительная влажность |
≤50% при 25-40°С |
|||
|
≤75% при 10-25°С |
||||
|
Диапазон допустимой температуры окружающей среды, °С |
10 – 40 |
|||

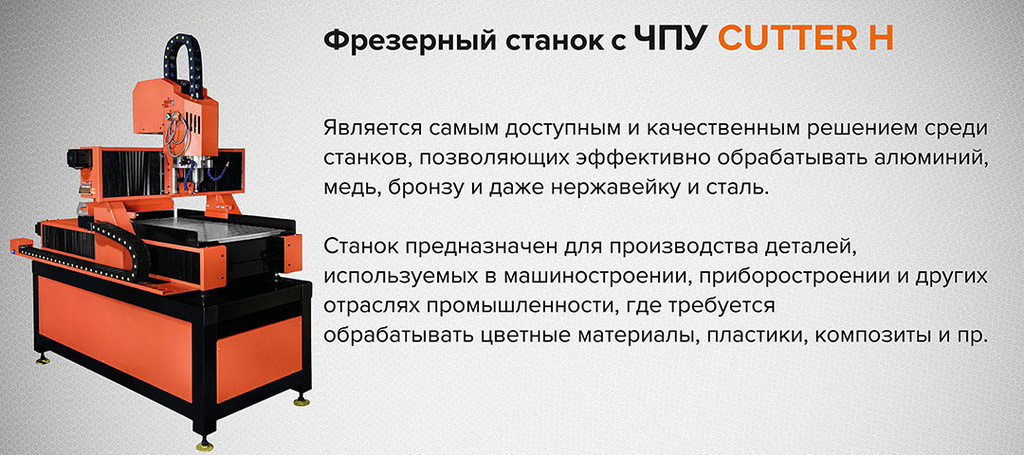

Cutter H – это профессиональный станок для обработки цветных металлов. Он является самым доступным и качественным решением среди станков, позволяющих эффективно обрабатывать алюминий, медь, бронзу и даже нержавейку и сталь.
Станок предназначен для производства деталей, используемых в машиностроении, приборостроении и других отраслях промышленности, где требуется обрабатывать цветные материалы, пластики, композиты и пр. Станок обладает хорошей точностью и жёсткостью, достаточной для того, чтобы справляться с подаваляющим большинством задач трёх и четырёх осевой обработки цветных металлов. Все ответственные поверхности станка отфрезерованы, что обеспечивает высокую точность позиционирования и повторяемость обработки. Все направляющие и движущие механизмы изолированы от попадания стружки, пыли и СОЖ.
Жёсткости станка будет достаточно в том числе для обработки чёрных металлов. При такой необходимости станок можно оснастить низкооборотистым шпинделем (2.2 кВт 1500-12000 об/мин или 3 кВт, 1200-9000 об/мин), обладающим высоким моментом на низких оборотах, позволяющих обрабатывать нержавейку и чёрные металлы.
Помимо цветных и чёрных металлов станок легко сможет обрабатывать все виды пластиков и древесины.

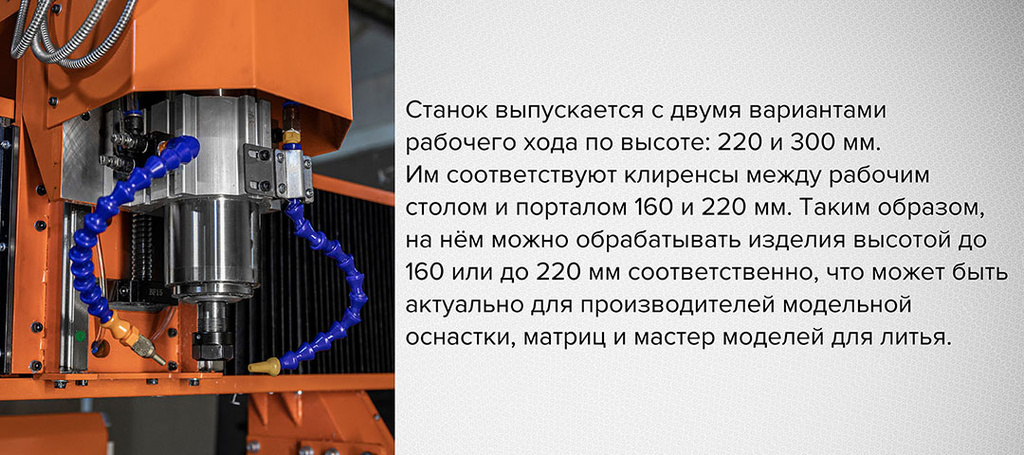

Станок выпускается с двумя вариантами рабочего хода по высоте: 220 и 300 мм. Им соответствуют клиренсы между рабочим столом и порталом 160 и 220 мм. Таким образом, на нём можно обрабатывать изделия высотой до 160 или до 220 мм соответственно, что может быть актуально для производителей модельной оснастки, матриц и мастер моделей для литья.

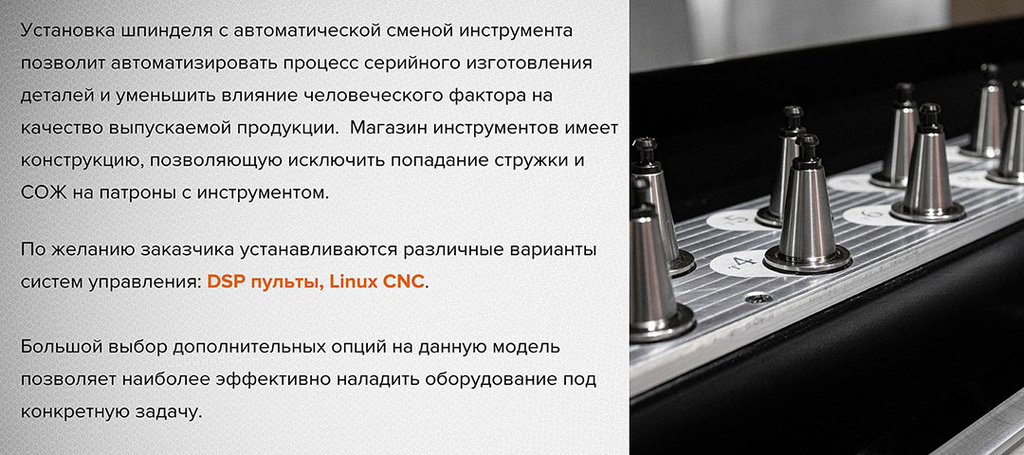

Установка шпинделя с автоматической сменой инструмента позволит автоматизировать процесс серийного изготовления деталей и уменьшить влияние человеческого фактора на качество выпускаемой продукции. Магазин инструментов имеет конструкцию, позволяющую исключить попадание стружки и СОЖ на патроны с инструментом.
По желанию заказчика устанавливается большинство известных систем управления: DSP пульты, Linux CNC.
Большой выбор дополнительных опций на данную модель позволяет наиболее эффективно наладить оборудование под конкретную задачу.
Виды основных обрабатываемых материалов:
- алюминий, медь, бронза и другие цветные металлы;
- нержавейка, сталь, чугун;
- акрил, полистирол, поликарбонат и пр. пластики;
- полиуретановые и эпоксидные модельные плиты;
- композитные материалы;
- любые породы дерева;
- фанера, ДСП, ДВП, МДФ.
|
Рабочее поле (XYZ), мм |
Габариты (ШДВ), мм |
Вес, кг |
Клиренс (от стола до портала), мм |
|
600x540x220 |
1150x1250x1250(1870) |
280 (350) |
160 |
|
600x540x300 |
1150x1250x1400(2020) |
300 (370) |
220 |
|
600x900x220 |
1150x1650x1250(1870) |
330 (410) |
160 |
|
600x900x300 |
1150x1650x1400(2020) |
350 (430) |
220 |
|
900x1260x220 |
1500x2100x1750 |
520 |
160 |
|
900x1260x300 |
1500x2100x1900 |
540 |
220 |
| 1260x1260x220 | 1950х2100х1750 | 700 | 160 |
| 1260x1260x300 | 1950х2100х1900 | 720 | 220 |
Примечание: в скобках указано значение с учётом отдельной станины.
