БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА
- шпиндель 1,5 кВт жидкостного охлаждения с частотным преобразователем;
- датчик автоматического определения высоты инструмента;
- набор цанг (3 шт);
- блок управления станком c автономным контроллером DDCS V3.1 (пульт MPG для ручного управления в комплект не входит, приобретается отдельно);
- комплект ЗИП.

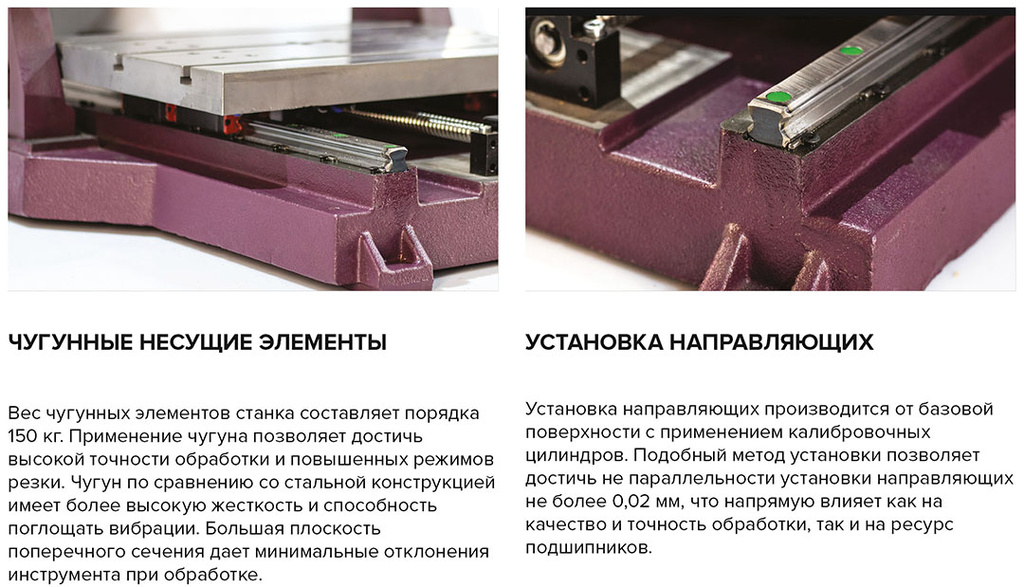

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА

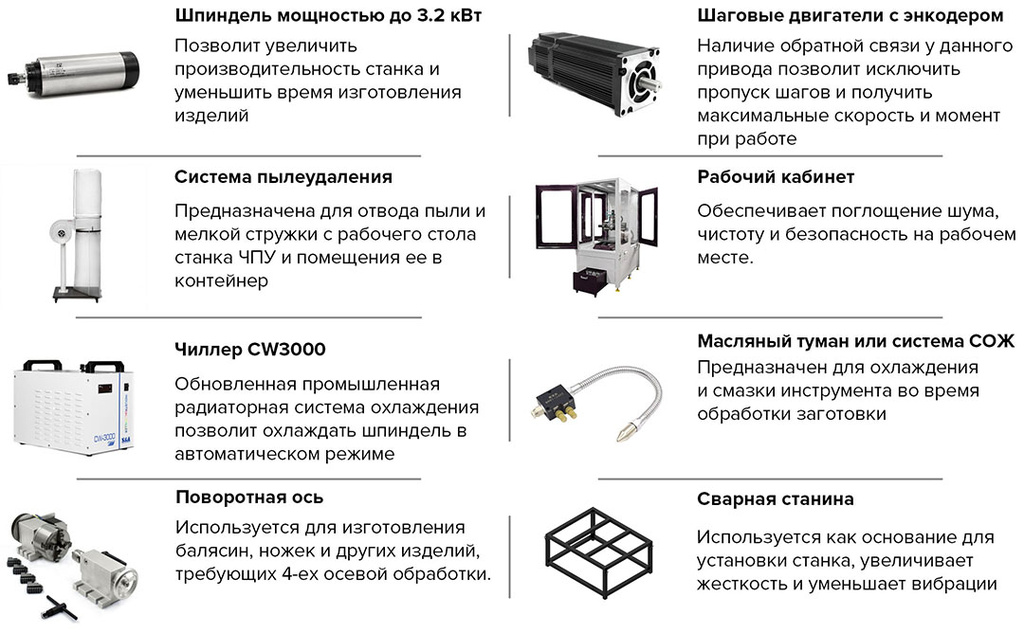

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
ПРИМЕРЫ ГОТОВЫХ РАБОТ
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно несколько вариантов оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa, MasterCard и МИР. Чтобы оплатить покупку, система перенаправит вас на сервер платежной системы. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Счет на оплату, который после обработки заказа наш менеджер вышлет Вам на указанный электронный адрес.
Уважаемые клиенты, мы осуществляем доставку ваших заказов по всей территории России.
Мы сотрудничаем со многими транспортными компаниями, но не принуждаем вас работать с ними, если для вас это неудобно. Вы выбираете понравившегося вам перевозчика из списка представленного на нашем сайте, а если в нем нет нужной вам компании, то просто укажите её в комментариях к вашему заказу. И мы отправим ваш заказ именно этой компанией.
Рассчитать стоимость доставки до вашего города можно на официальном сайте выбранной транспортной компании.
Обращаем внимание, что за Товар в процессе его перевозки транспортной компанией ответственность несет Клиент. Все претензии по доставке Клиент предъявляет напрямую исключительно транспортной компании. Срок и место доставки Товара транспортной компанией, выбранной и оплаченной Клиентом, определяется совместно Клиентом и транспортной компанией до даты отгрузки Товара последней Продавцом.
| X | Y | Z | |
| Высота оси Z, мм | 120 | ||
| Тип передачи | ШВП | ШВП | ШВП |
| Диаметр винтовой передачи, мм | 16 | 16 | 16 |
| Шаг винтовой передачи, мм | 5 (10) | 5 (10) | 5 |

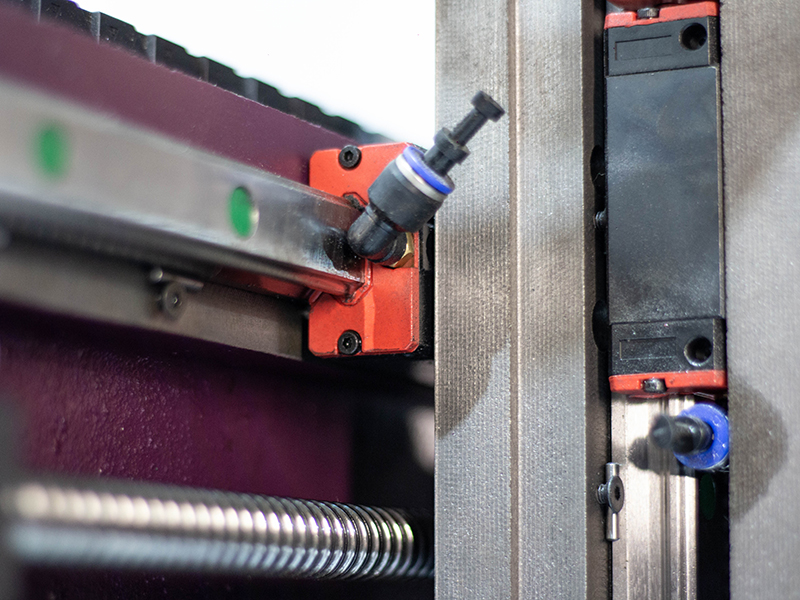

| Линейные направляющие | Профильные рельсы GHR20 | ||
| Модель шагового двигателя | 57HS112 (57HSE2N-D25) | 57HS112 (57HSE2N-D25) | 57HS112 (57HSE2N-D25) |
| Дискретность позиционирования, мм | 0,003 | ||
| Система управления | В базовой комплектации - блок управления c автономным контроллером DDCS V3.1 (пульт в комплект не входит, приобретается отдельно) | ||
| Опционально - MACH 3, NC-Studio, DSP пульт, Craftex (Linux CNC), ручной пульт для контроллера DDCS | |||
| Модель шпинделя | В базовой комплектации - GDZ (Шпиндель жидкостного охлаждения) | ||
| Мощность шпинделя, кВт | В базовой комплектации 1,5 | ||
| Опционально до 3,2 | |||
| Система смазки | Ручная | ||
| Дополнительный опции | Поворотная ось, лазерный модуль LR-4, аспирация | ||
| Напряжение питания | ~ 220-380 ± 5%/ 50 Гц | ||
| Относительная влажность | ≤50% при 25-40°С | ||
| ≤75% при 10-25°С | |||
| Диапазон допустимой температуры окружающей среды, °С | 10 – 40 | ||

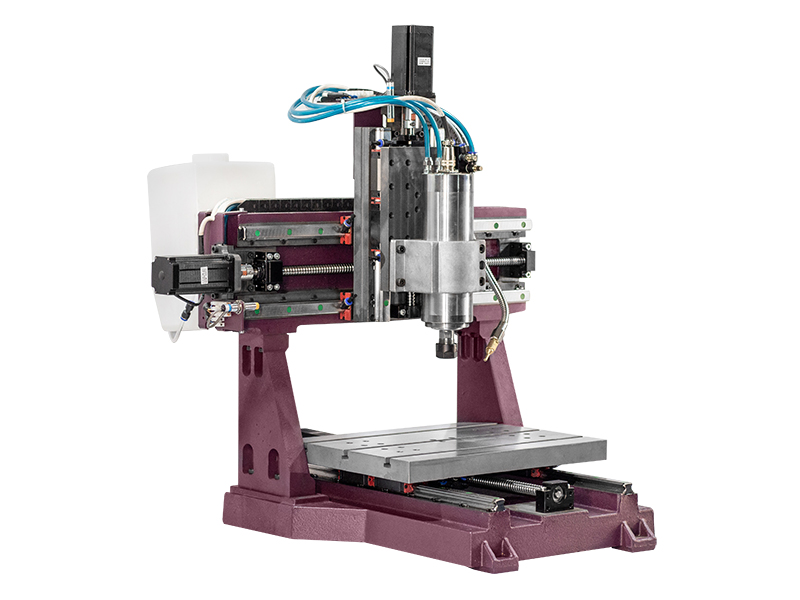

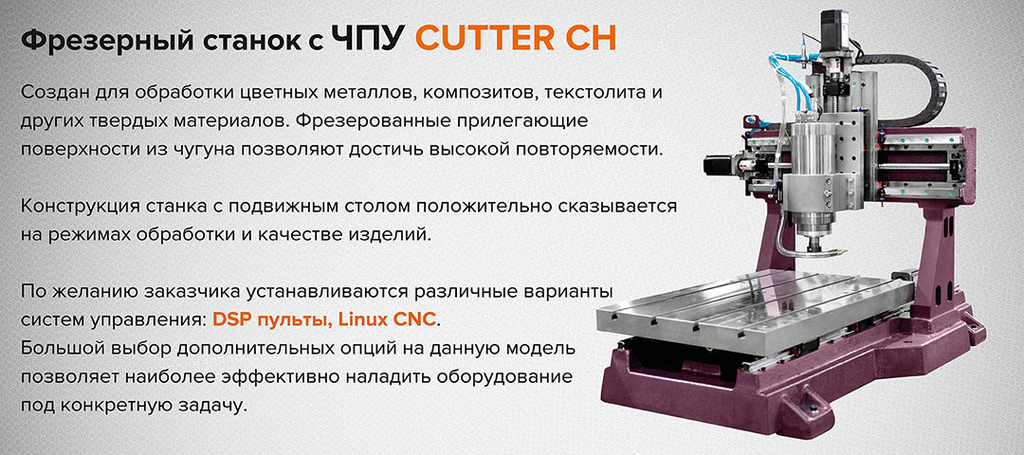

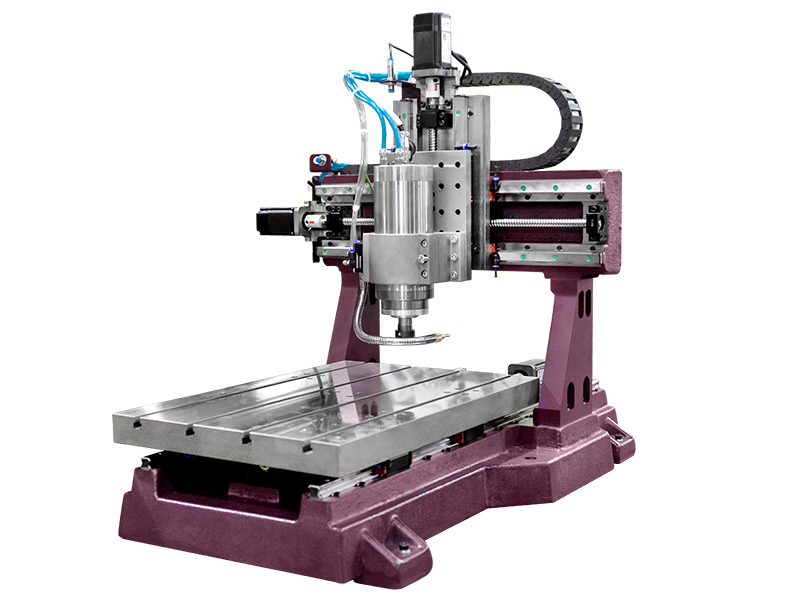

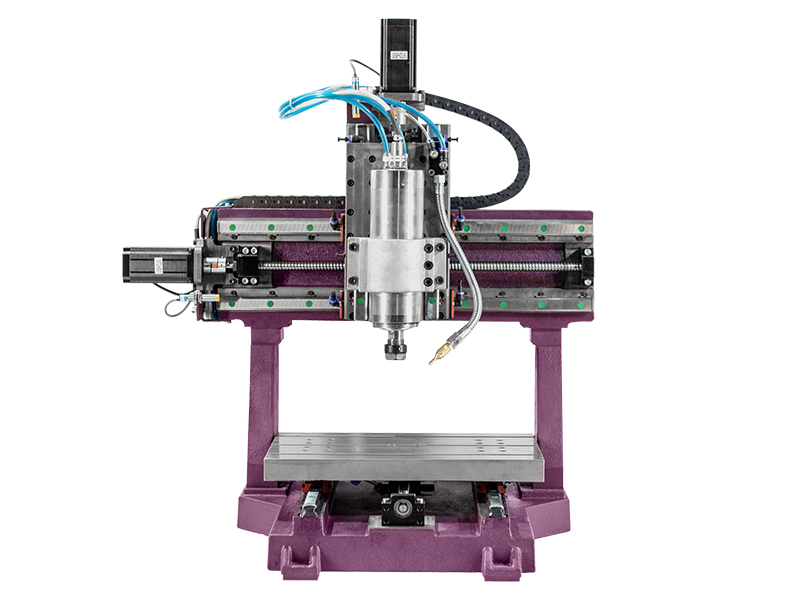

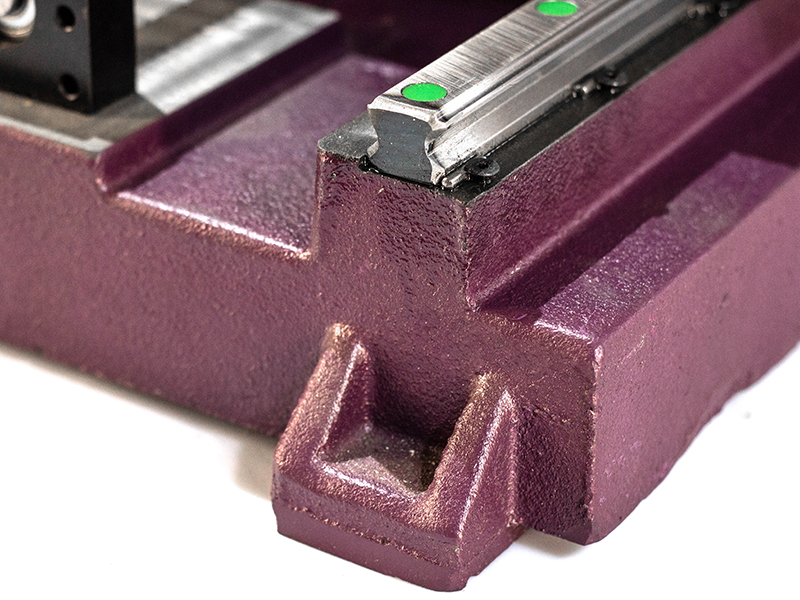

Cutter CH – фрезерный станок портального типа с ЧПУ. Создан для обработки цветных металлов, композитов, текстолита и других твердых материалов. Фрезерованные прилегающие поверхности из чугуна позволяют достичь высокой повторяемости.
Конструкция станка с подвижным столом положительно сказывается на режимах обработки и качестве изделий.
По желанию заказчика устанавливается большинство известных систем управления: DSP пульты, Linux CNC. Большой выбор дополнительных опций на данную модель позволяет наиболее эффективно наладить оборудование под конкретную задачу.

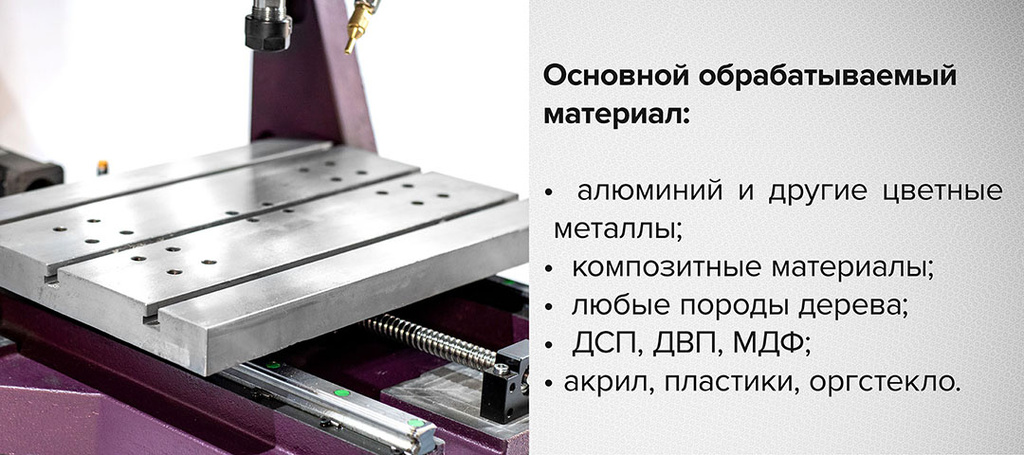

Виды основных обрабатываемых материалов:
- алюминий и другие цветные металлы;
- композитные материалы;
- любые породы дерева;
- ДСП, ДВП, МДФ;
- акрил, пластики, оргстекло.
|
Рабочее поле, мм |
Габариты, мм |
Вес, кг |
|||||
|
X |
Y |
Z |
X |
Y |
Z |
||
|
CH |
400 |
300 |
130 |
760 |
740 |
860 |
180 |
|
400 |
600 |
130 |
760 |
1260 |
880 |
310 |
|
|

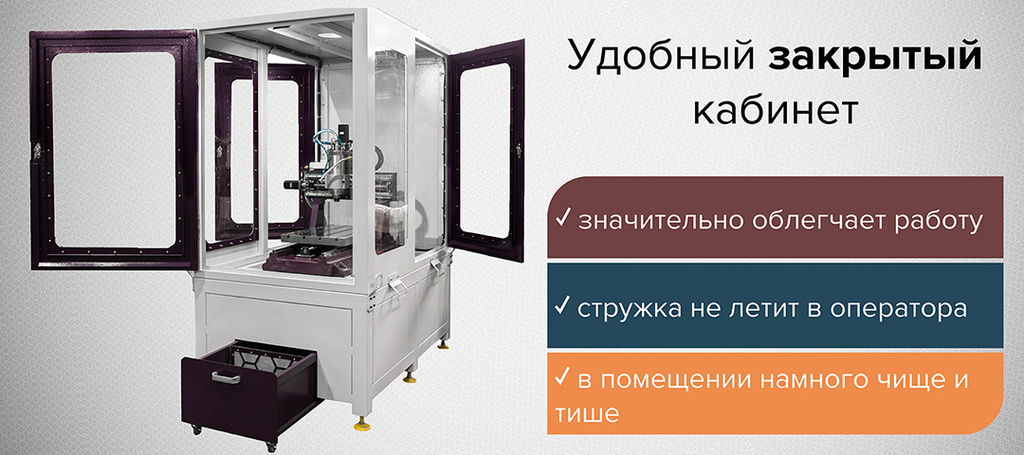

Кабинет CH |
1150 (2800) |
1100 (2100) |
2250 |
258 |
|||
|
1150 (2500) |
1600 (2500) |
2250 |
350 |
||||
!!! В скобках габариты с открытыми дверями. Указана масса кабинета без станка.
